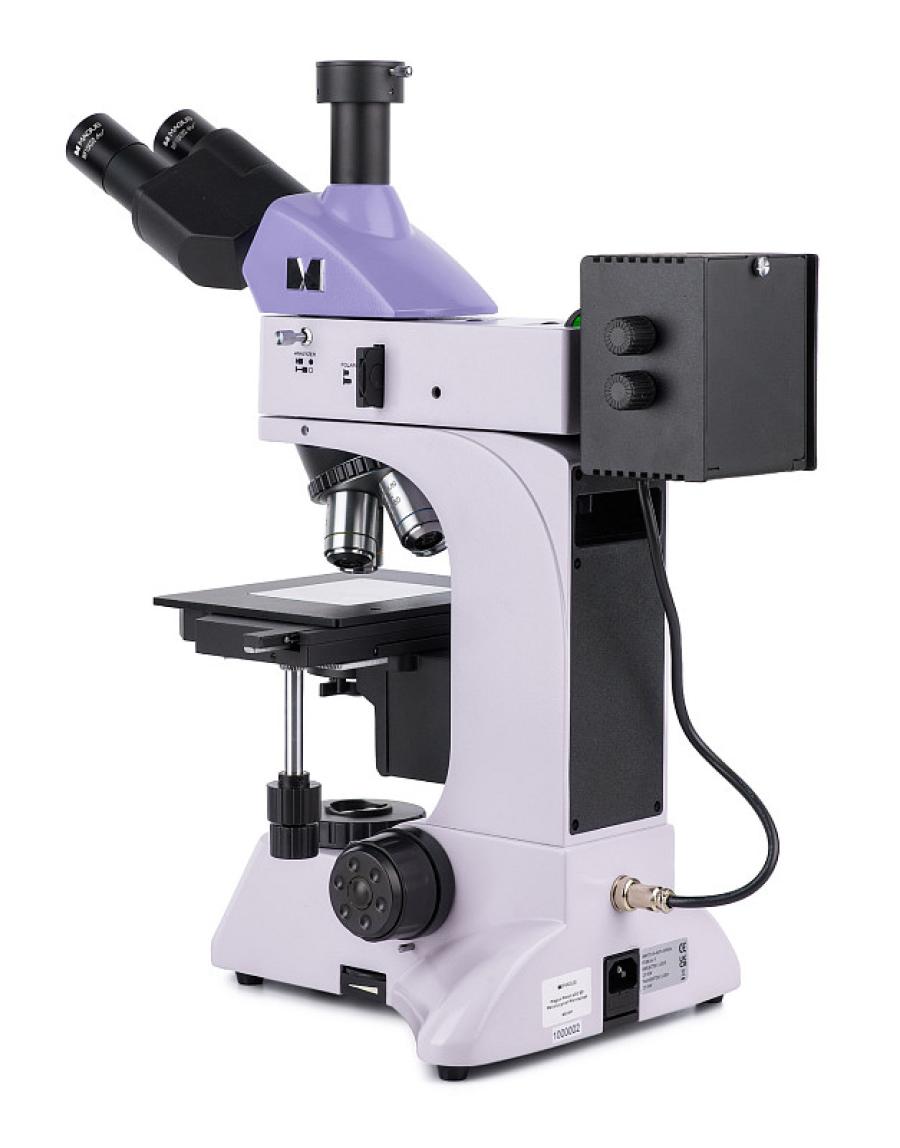

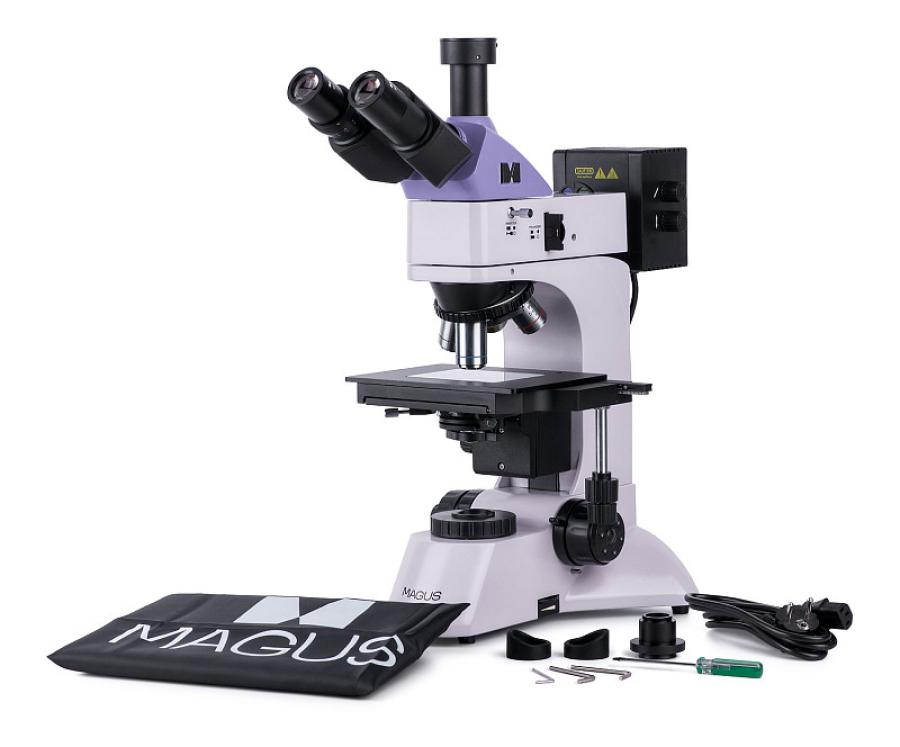

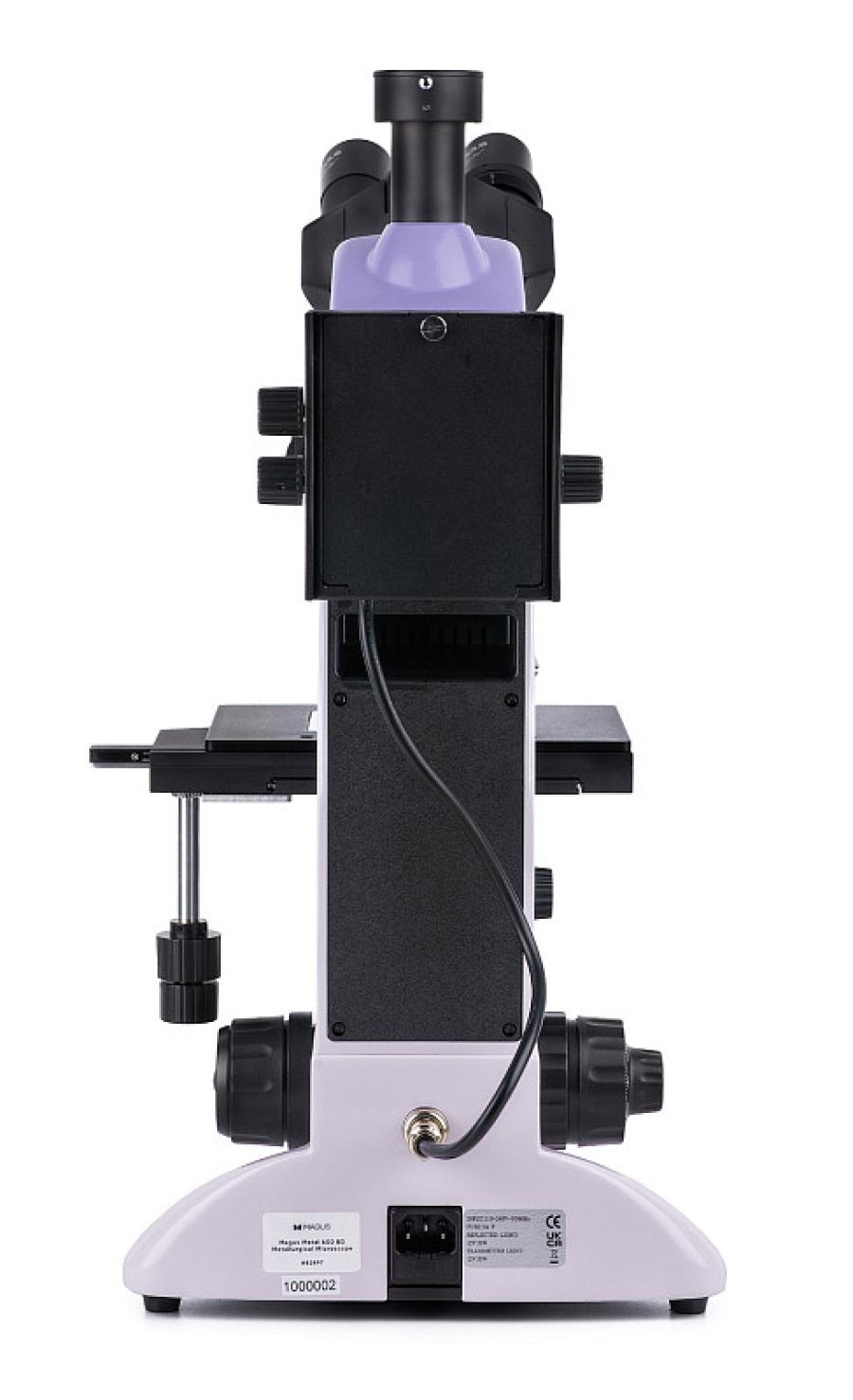

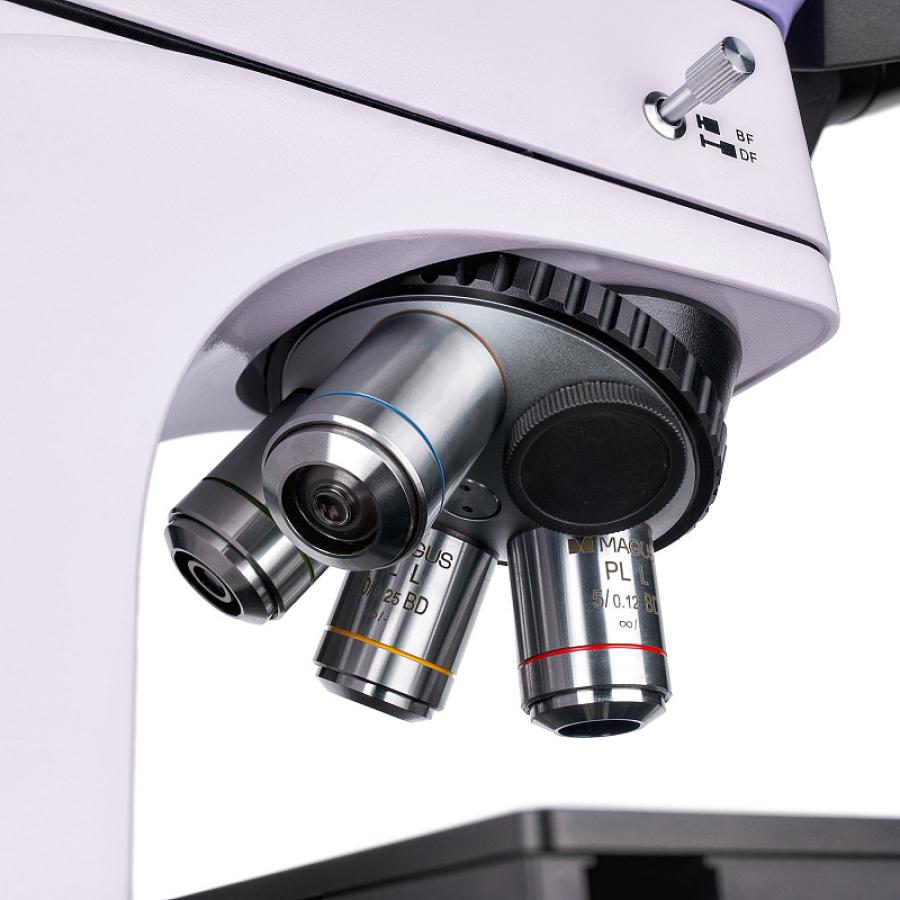

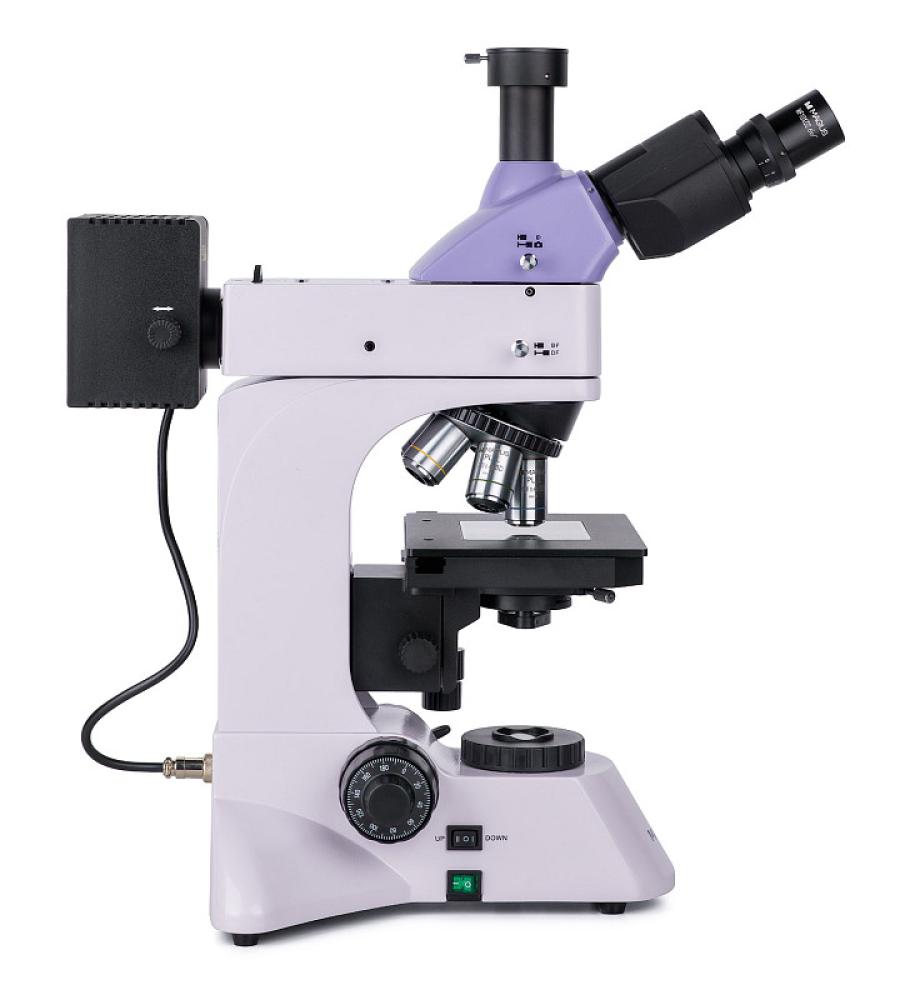

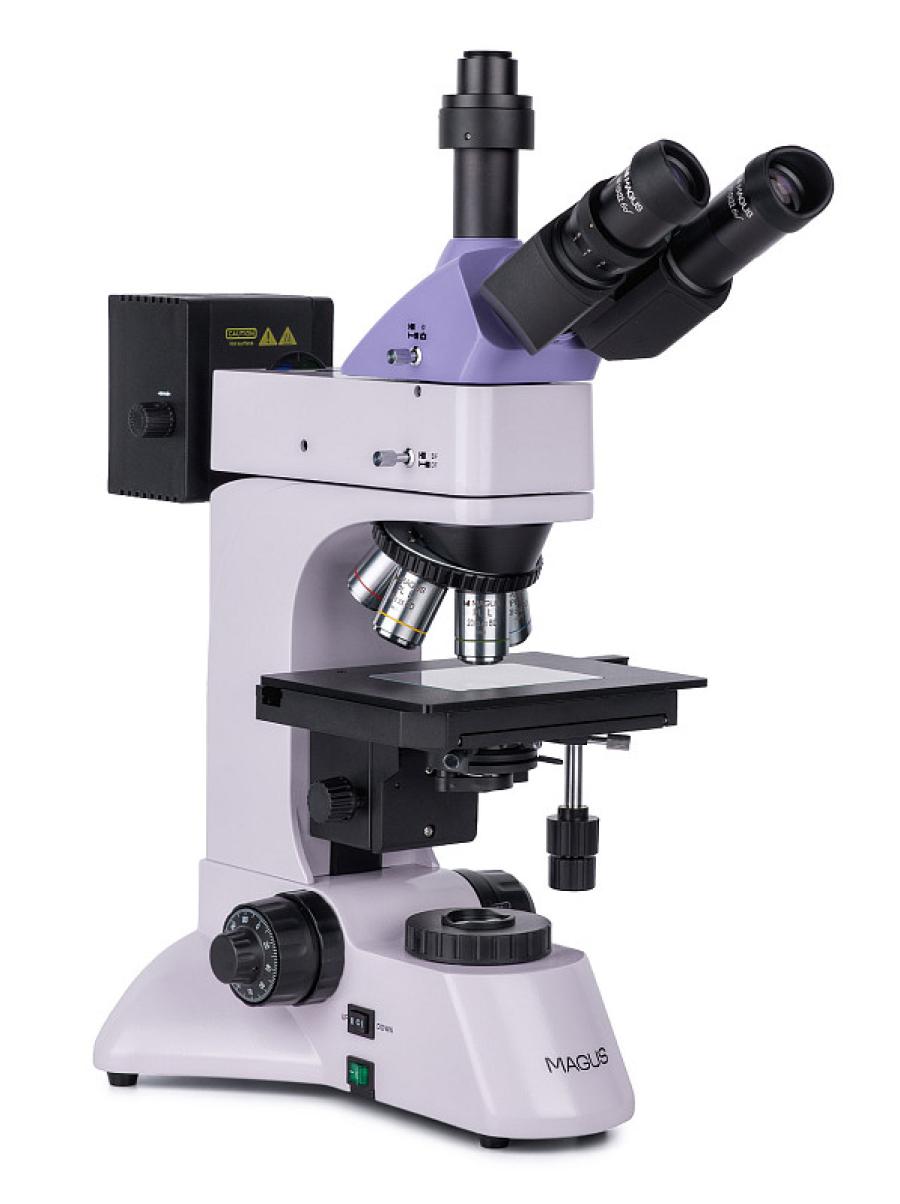

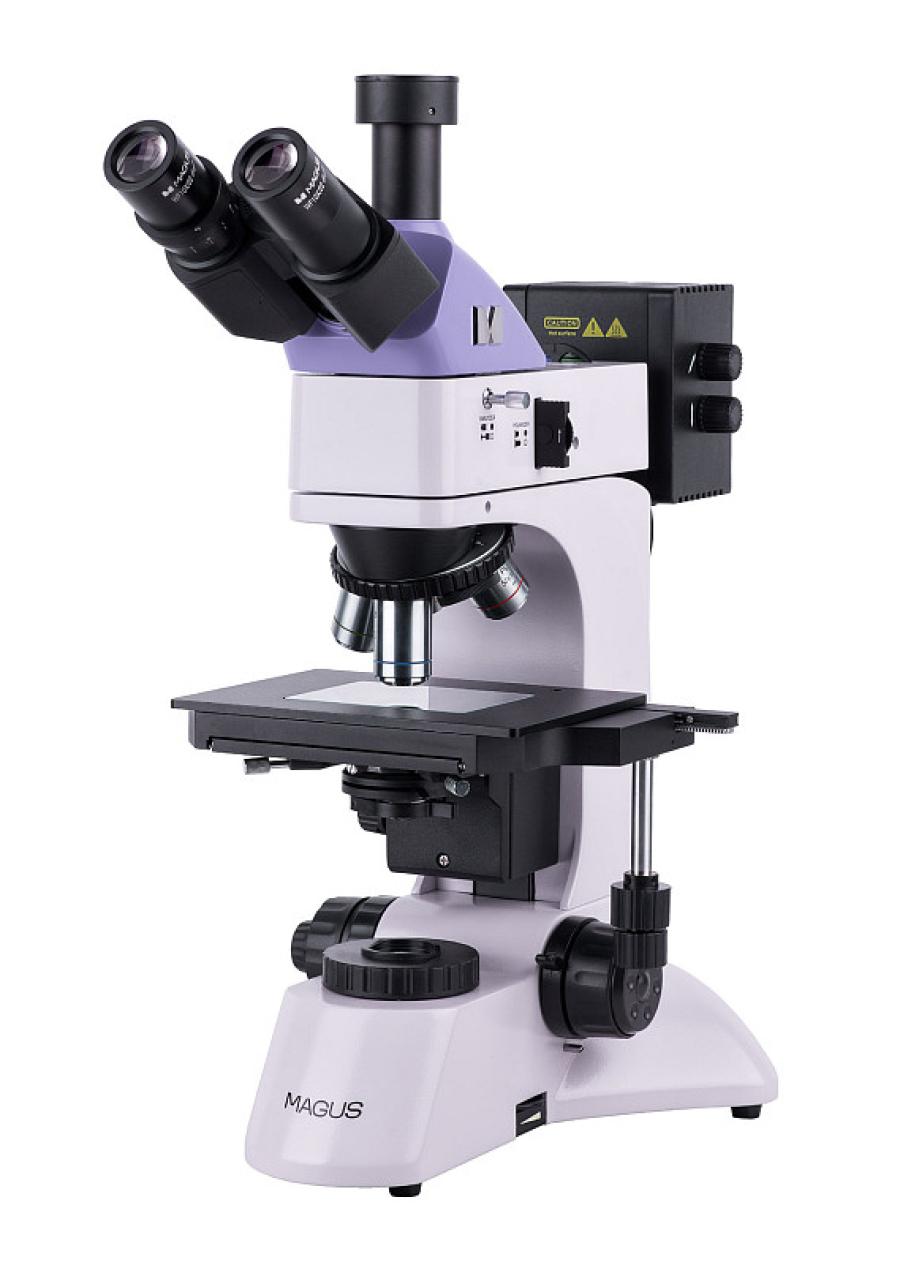

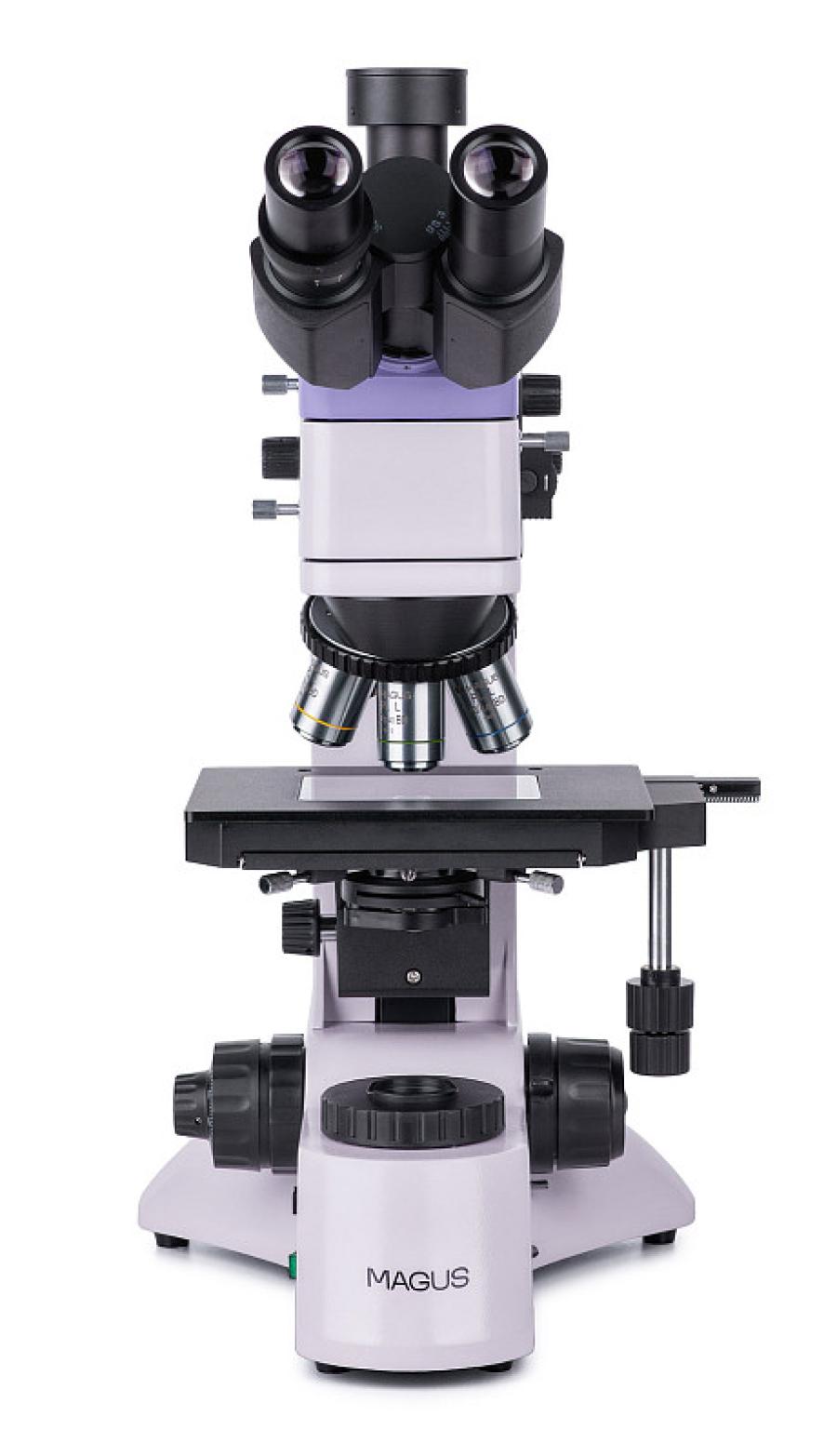

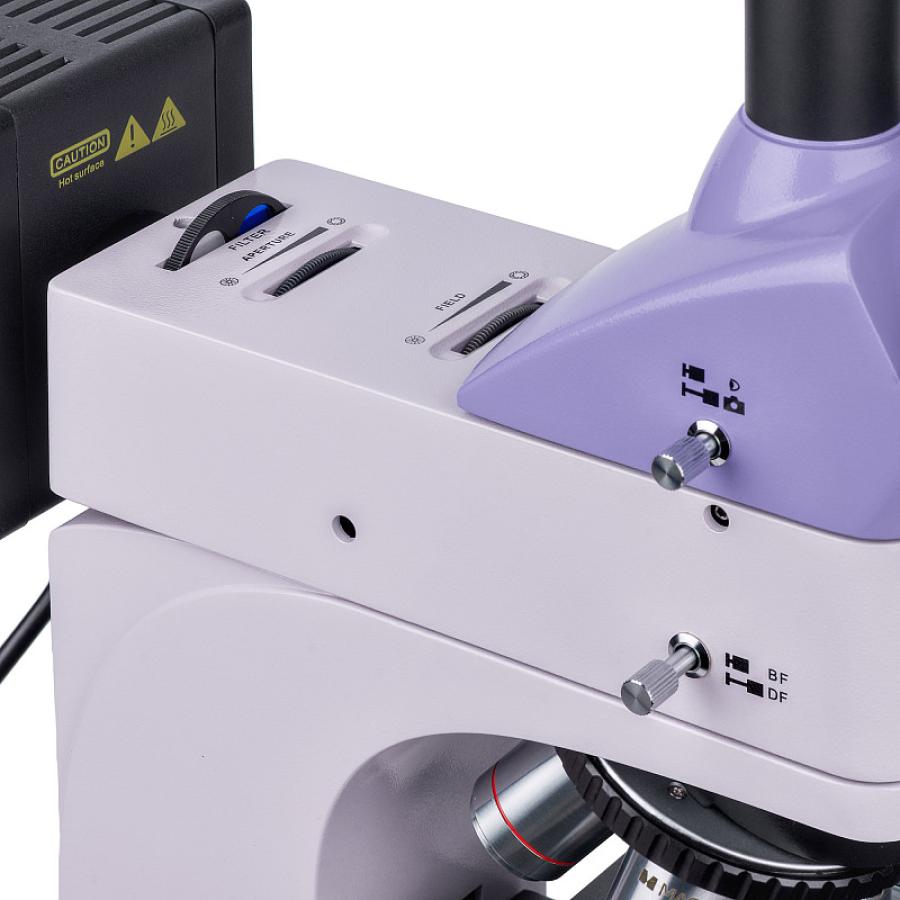

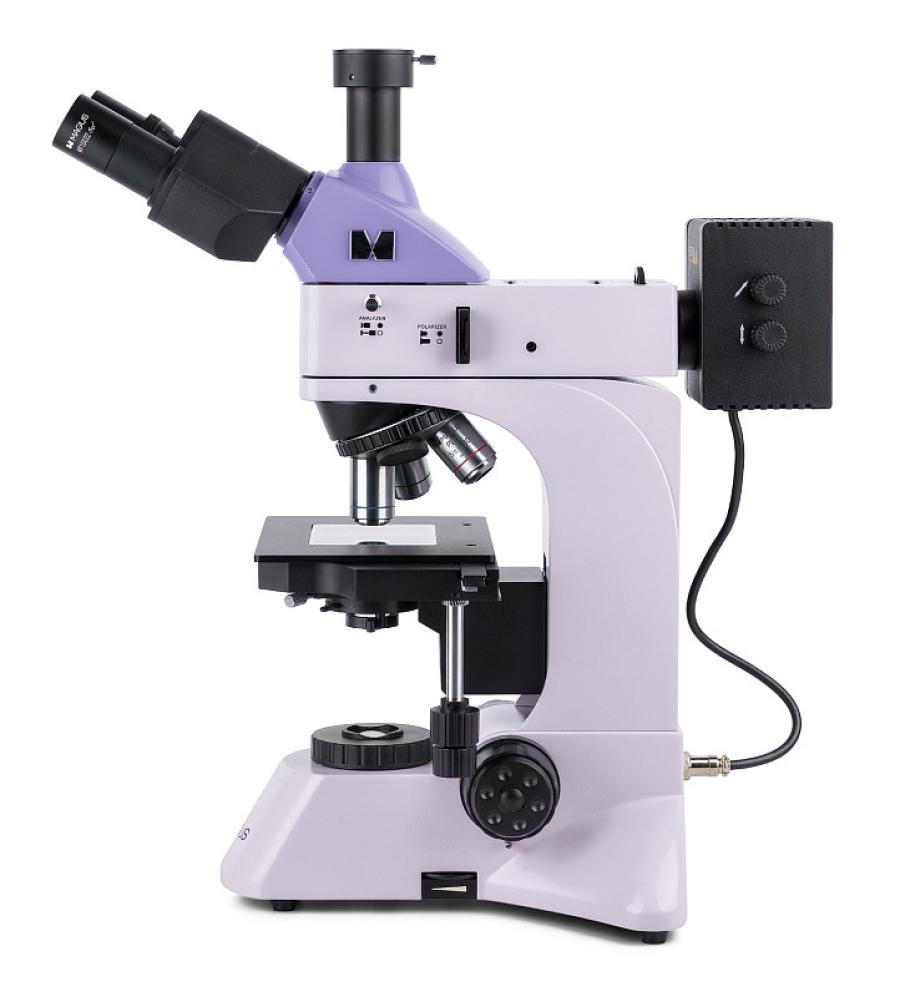

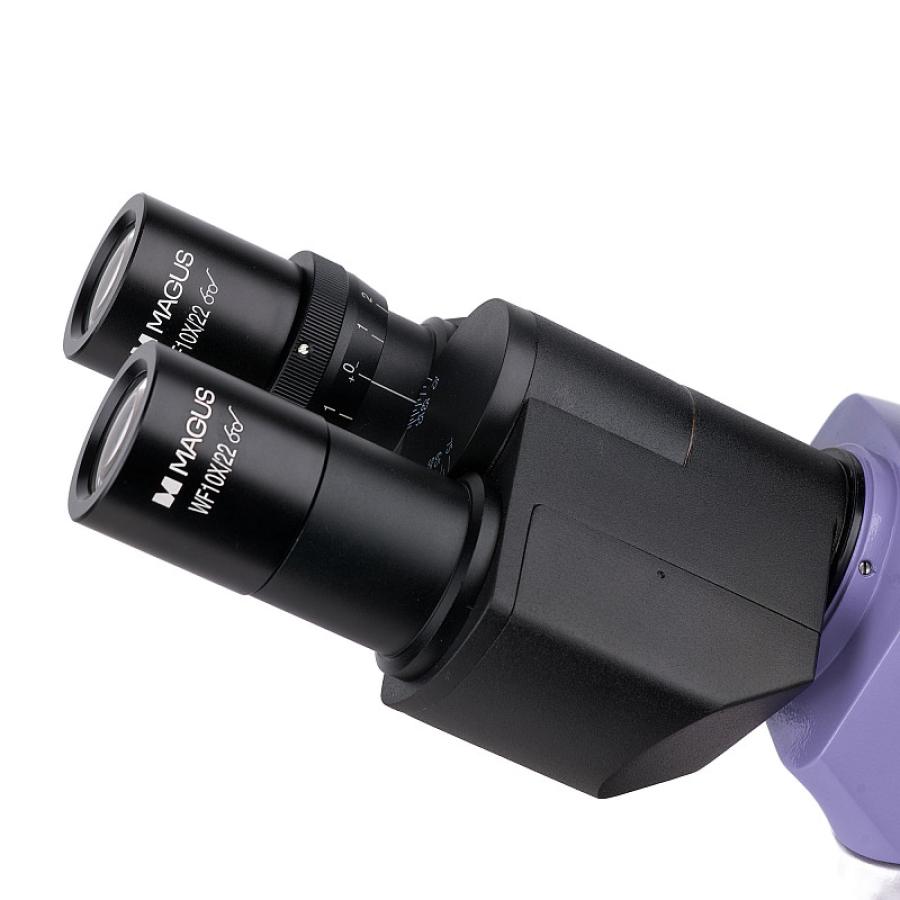

Il microscopio metallografico MAGUS Metal 600 BD è progettato per lo studio di oggetti in luce riflessa tramite le tecniche di microscopia in campo chiaro, scuro e polarizzazione. Il microscopio è utilizzato per esaminare campioni di metallo e semiconduttori, oltre che altri campioni lucidati e piani ad alta capacità riflettente. La tecnica a luce trasmessa permette l'esame di campioni traslucidi quali pellicole sottili e particelle bloccate sui filtri. È possibile utilizzare il microscopio nei settori di ingegneria meccanica e metallurgica, nei laboratori di ingegneria e di controllo qualità e nelle politecnici. Ottiche La testata trinoculare è dotata di un tubo trinoculare per l'alloggiamento di una fotocamera digitale. Il divisore di raggio dirige la luce sulla fotocamera, su due posizioni: 100:0 e 0:100. Il fascio di luce raggiunge l'oculare o il tubo trinoculare. Ghiera di regolazione diottrica sull'oculare sinistro. L'ingrandimento del microscopio nella configurazione base è 50?400x. Eventuali obiettivi e oculari aggiuntivi aumenteranno la gamma di ingrandimenti. Il microscopio utilizza obiettivi planacromatici con una lunga distanza di lavoro adatti per tecniche di microscopia in campo chiaro e scuro. Sono presenti cinque slot nel revolver portaobiettivi per montare gli obiettivi. Quattro obiettivi sono inclusi e uno è opzionale. Il revolver portaobiettivi è orientato verso l'interno dello strumento, in modo che l'utente possa vedere quale obiettivo è inserito nel cammino ottico. Illuminazione L'illuminazione utilizza lampade alogene a luce calda che non affaticano l'occhio durante osservazioni durature. L'illuminatore a luce trasmessa ha una potenza pari a 30 W e quello a luce riflessa pari a 50 W, che garantisce una comoda osservazione tramite microscopia a campo scuro. Il sistema di illuminazione a luce riflessa contiene: un dispositivo a campo scuro, dispositivo di polarizzazione, campo centrabile e diaframmi di apertura per il metodo di illuminazione Köhler e filtri colorati. È possibile inoltre centrare la sorgente luminosa. Il sistema di illuminazione a luce trasmessa include: un condensatore con una lente ribaltabile per obiettivi a basso ingrandimento, un'apertura e un diaframma di campo per il metodo Köhler. Tavolino e meccanismo di messa a fuoco Il campione si muove assieme al tavolino lungo i due assi. L'altezza del campione esaminato non deve superare i 20 mm. Il tavolino presenta un vetrino trasparente per l'osservazione di campioni traslucidi. La messa a fuoco è regolata per mezzo di manopole di messa a fuoco grossolana e fine che si trovano da entrambi i lati nella parte inferiore del microscopio, permettendo così all'osservatore di mettere liberamente le mani sul tavolo anziché tenerle in aria. Il meccanismo di messa a fuoco grossolana prevede una manopola di blocco a destra e una di regolazione della tensione a sinistra. Accessori La gamma di accessori compatibili con il microscopio MAGUS Metal 600 BD include: obiettivi con una lunga distanza per osservazioni in campo scuro e chiaro, oculari, vetrini di calibrazione e fotocamere digitale. Caratteristiche chiave: Osservazioni di campioni piani opachi e lucidati fino a 20 mm in luce riflessa tramite le tecniche di microscopia in campo scuro, chiaro e polarizzazione Osservazioni di campioni traslucidi in luce trasmessa Tubo trinoculare per il montaggio di una fotocamera digitale e un divisore di raggio con due posizioni (100:0 and 0:100) Obiettivi planacromatici con una lunga distanza di lavoro. L'acronimo BD significa che è adatto per tecniche in campo scuro e chiaro Illuminatore di luce trasmessa con lampada alogena da 30 W e illuminatore di luce riflessa con lampada alogena da 50 W che permettono una comoda osservazione al microscopio in campo scuro Illuminazione Köhler (luce riflessa) con l'opzione di centrare la sorgente luminosa, diaframmi di apertura e di campo, filtri colorati Illuminazione Köhler (luce trasmessa) con condensatore Abbe centrabile e regolabile in altezza, lenti del condensatore ribaltabili per obiettivi a basso ingrandimento Ampia gamma di oculari e obiettivi totalmente compatibili La confezione contiene: Base con ingresso di alimentazione, sorgente luminosa a luce trasmessa e condensatore, meccanismo di messo a fuoco, tavolino e revolver portaobiettivi Illuminatore per osservazioni in luce riflessa con alloggiamento per lampadina Testata trinoculare Obiettivo planacromatico all'infinito: PL L5x/0,12 BD WD 9,7 mm Obiettivo planacromatico all'infinito: PL L10x/0,25 BD WD 9,3 mm Obiettivo planacromatico all'infinito: PL L20x/0,40 BD WD 7,2 mm Obiettivo planacromatico all'infinito: PL L40x/0,60 BD WD 3,0 mm Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.) Piastra del tavolino trasparente Adattatore C-mount 1x Chiave a brugola Cavo di alimentazione per rete AC Cavo di alimentazione illuminatore per luce riflessa Copertura antipolvere Manuale utente e certificato di garanzia Disponibili su richiesta: Oculare 10x/22 mm con scala graduata Oculare 12,5x/14 mm (2 pz.) Oculare 15x/15 mm (2 pz.) Oculare 20x/12 mm (2 pz.) Oculare 25x/9 mm (2 pz.) Obiettivo planacromatico all'infinito: PL L50?/0,70 BD WD 2,5 mm Obiettivo planacromatico all'infinito: PL L60x/0,70 BD WD: 1,9 mm Obiettivo planacromatico all'infinito: PL L80x/0,80 BD WD: 0,8 mm Obiettivo planacromatico all'infinito: PL L100?/0,85 (a secco) BD WD: 0,4 mm Fotocamera digitale Vetrino di calibrazione MarchioMAGUSGaranzia5 ???EAN5905555018294Dimensione confezione (LxPxH)35x30x75 cmPeso spedizione14.5 kgTipoluce/ottico, metallograficoTestatatrinoculareTubo verticaleSiedentopfAngolo di inclinazione della testata30°Ingrandimento, x50?400 base (*opzionale: 50?1000/1250/1500/2000/2500)Range di ingrandimentoda 200x a 800xDiametro tubo oculare, mm30Oculari10?/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14 15x/15 20x/12 25x/9)Obiettiviplanacromatico all'infinito: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD altezza parfocale 45 mm (*opzionale: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (a secco))Revolver portaobiettiviper 5 obiettiviDistanza di lavoro, mm9,7 (5x) 9,3 (10x) 7,2 (20x) 2,5 (50x) 3,0 (40x) 1,9 (60x) 0,80 (80x) 0,40 (100x)Distanza interpupillare, mm48 ? 75Tavolino, mm210x140Range di movimento del tavolino, mm75/50Caratteristiche tavolinotavolino meccanico a due assi, con un vetrinoRegolazione diottrica dell'oculare, diottrie±5 (sul barilotto sinistro)Condensatoreluce trasmessa: centrabile e condensatore Abbe regolabile in altezza, NA 1,25, diaframma di apertura e lenti ribaltabili regolabili, con viti di fissaggioDiaframmaluce trasmessa e riflessa: apertura integrata e diaframmi di campoFuococoassiale, messa a fuoco grossolana (25 mm, con manopola di fissaggio e manopola di regolazione della tensione) e messa a fuoco fine (0,002 mm)IlluminazionealogenaRegolazione della luminositàyesAlimentazione220±22 V, 50 Hz, rete ACTipo di sorgente luminosaluce riflessa: 12 V/50 W luce trasmessa: 12 V/30 WFiltri otticiverde, blu, giallo, satinatoRange temperature di funzionamento, °C5 ? 35Elementi extraanalizzatore integrato e polarizzatore removibile, dispositivo a campo scuroLivello utenteutenti esperti, professionistiLivello di difficoltà assemblaggio e installazionecomplicatoApplicazionemetallografico Posizione illuminazionedoppiaMetodo di ricercacampo chiaro, campo scuro, luce polarizzataSet con astuccio/custodia/borsacopertura anti polverePeso, kg11
Non sono presenti allegati
