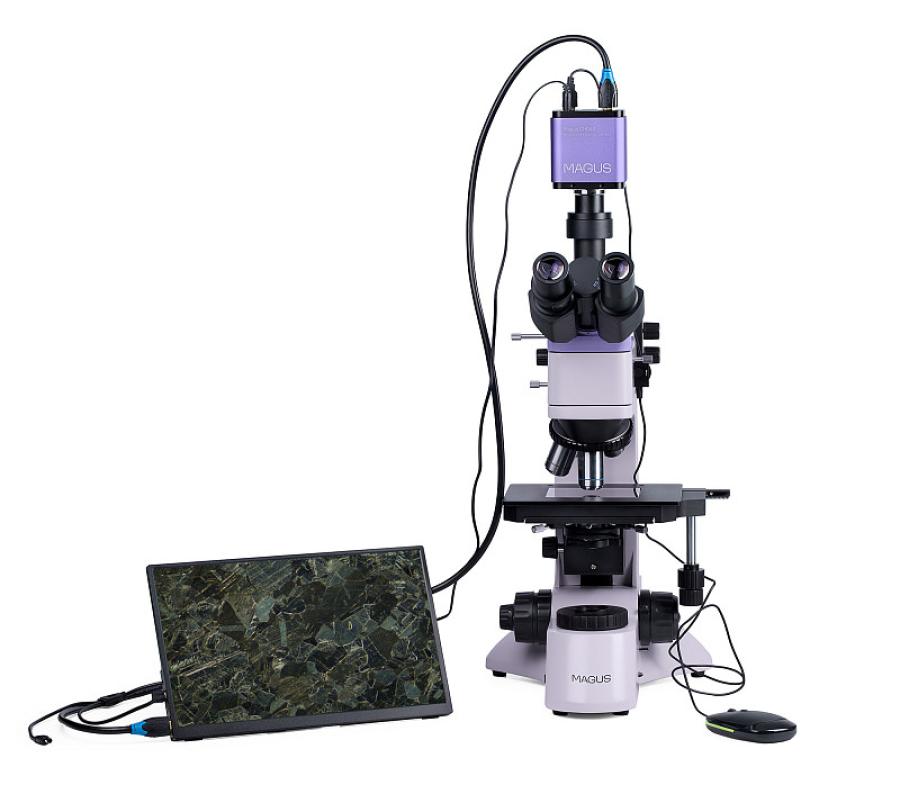

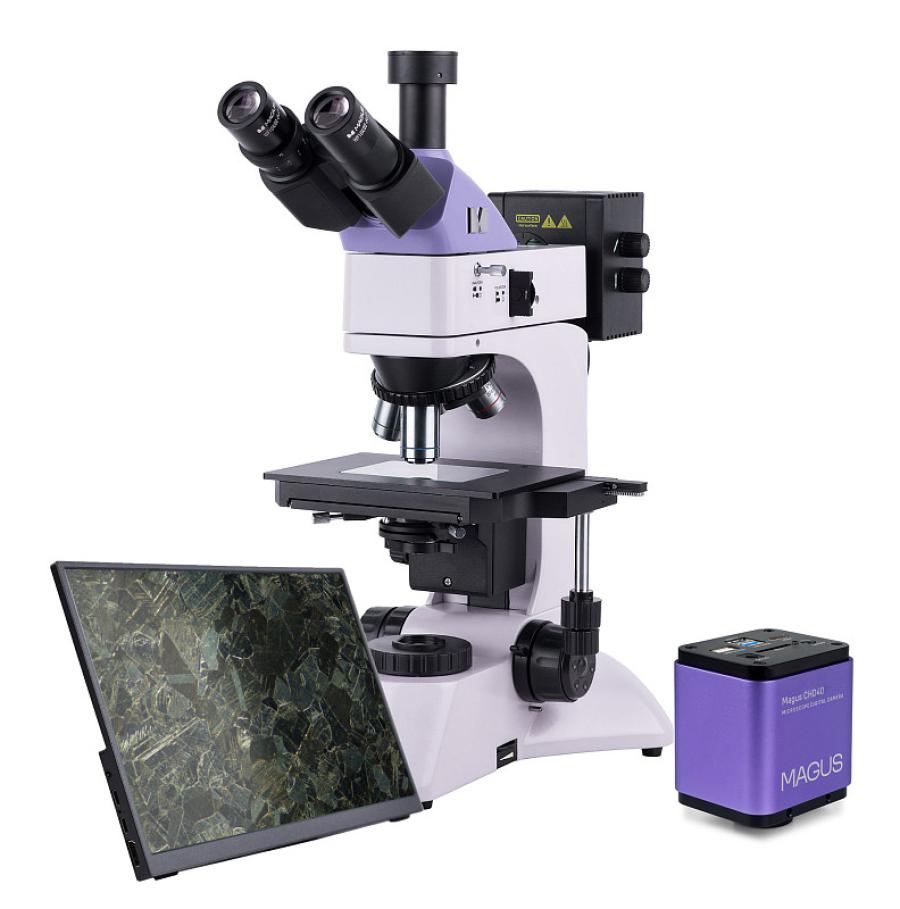

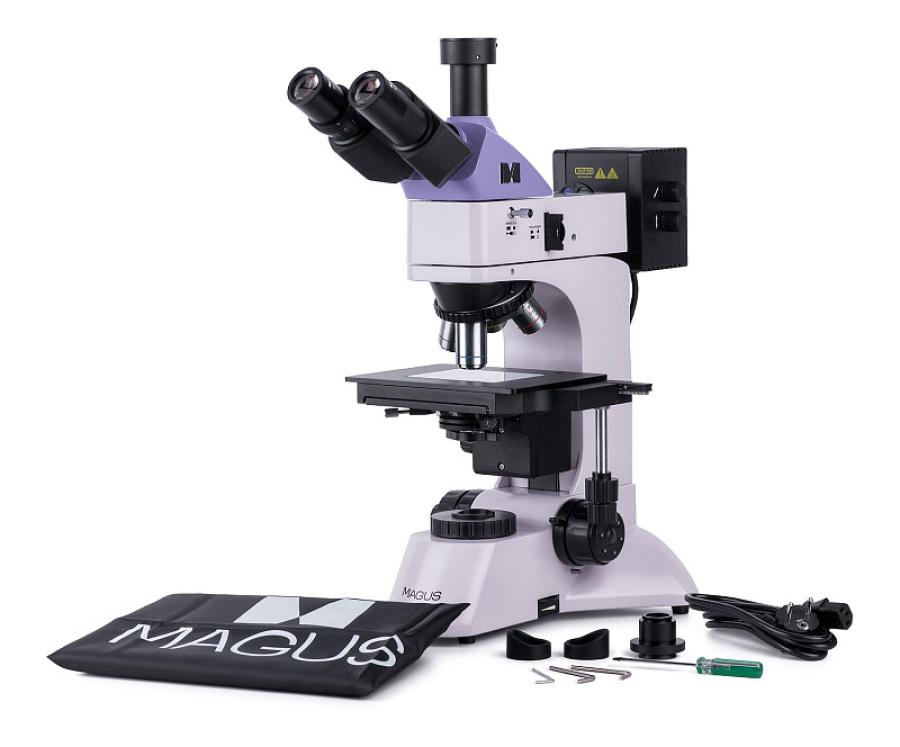

Microscopio metallografico digitale MAGUS Metal D600 BD LCD

Marca: MAGUS

Codice: SGLV83027

EUR 5.942,82

IVA incl.

- +

Aggiungi al carrello

Spedizione entro 1 - 2 giorni lavorativi, con possibilità di tempi di consegna prolungati per alcuni articoli. Per verificare la disponibilità, ti invitiamo a contattarci utilizzando il modulo presente nella sezione Contatti.

Descrizione
Allegati

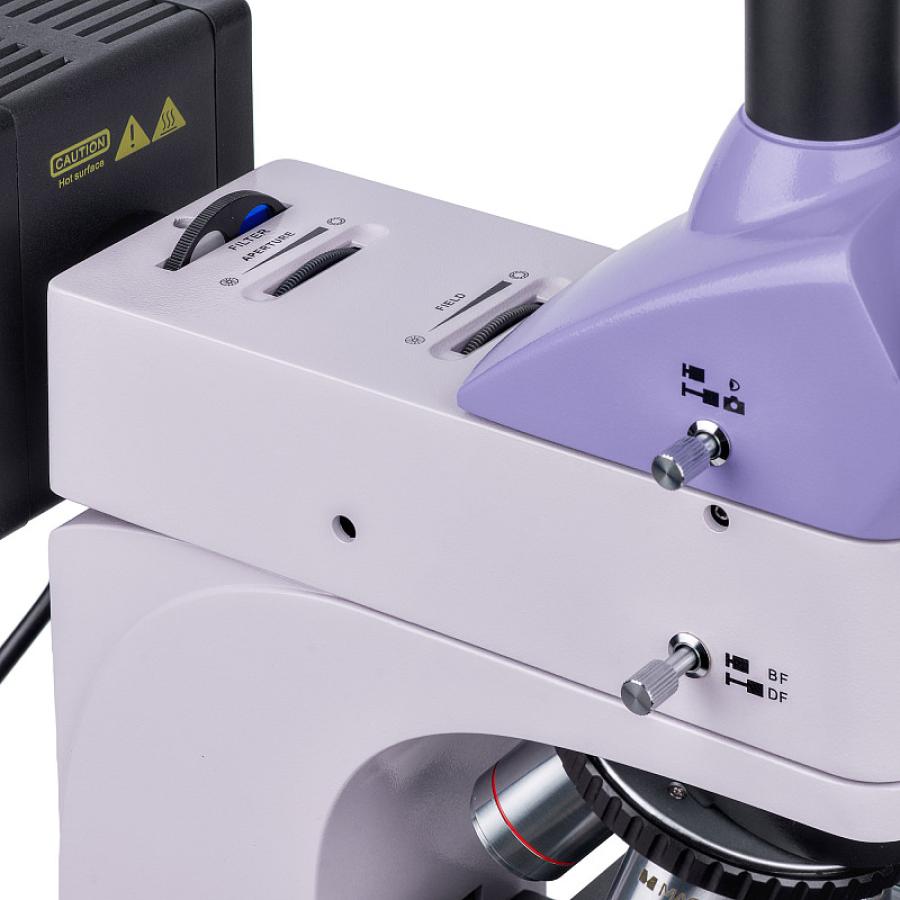

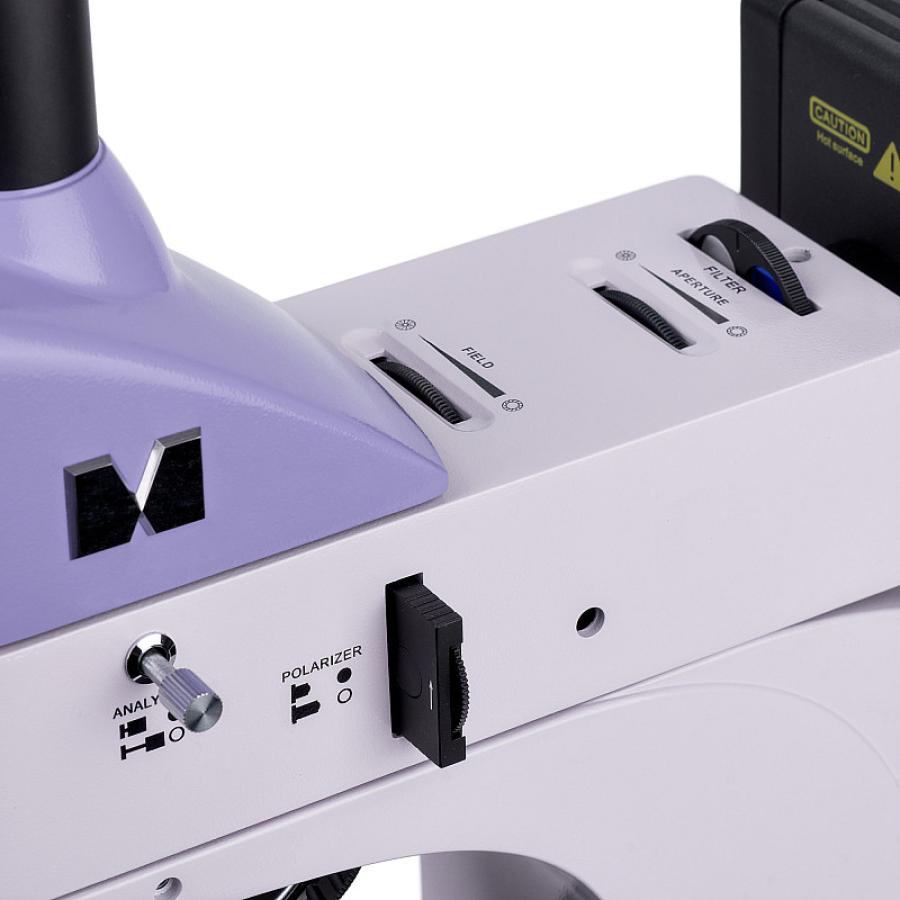

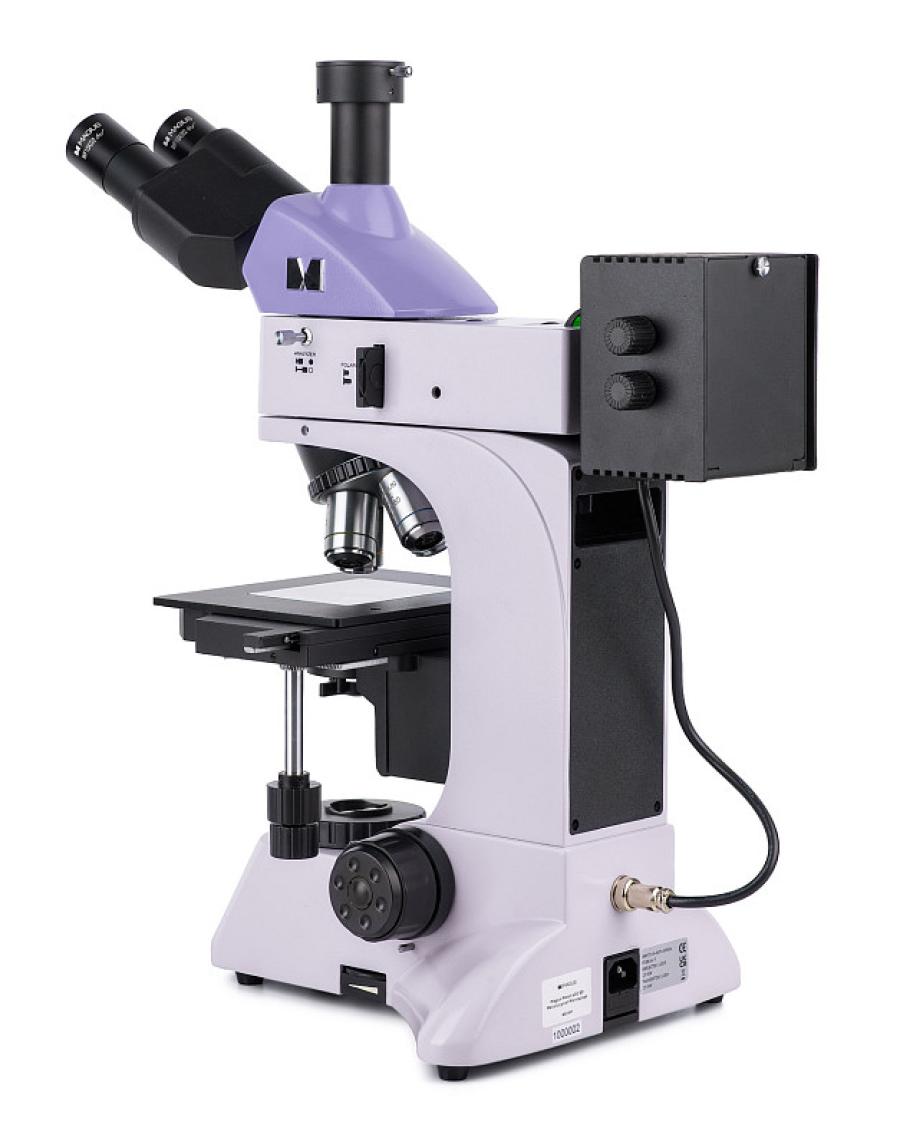

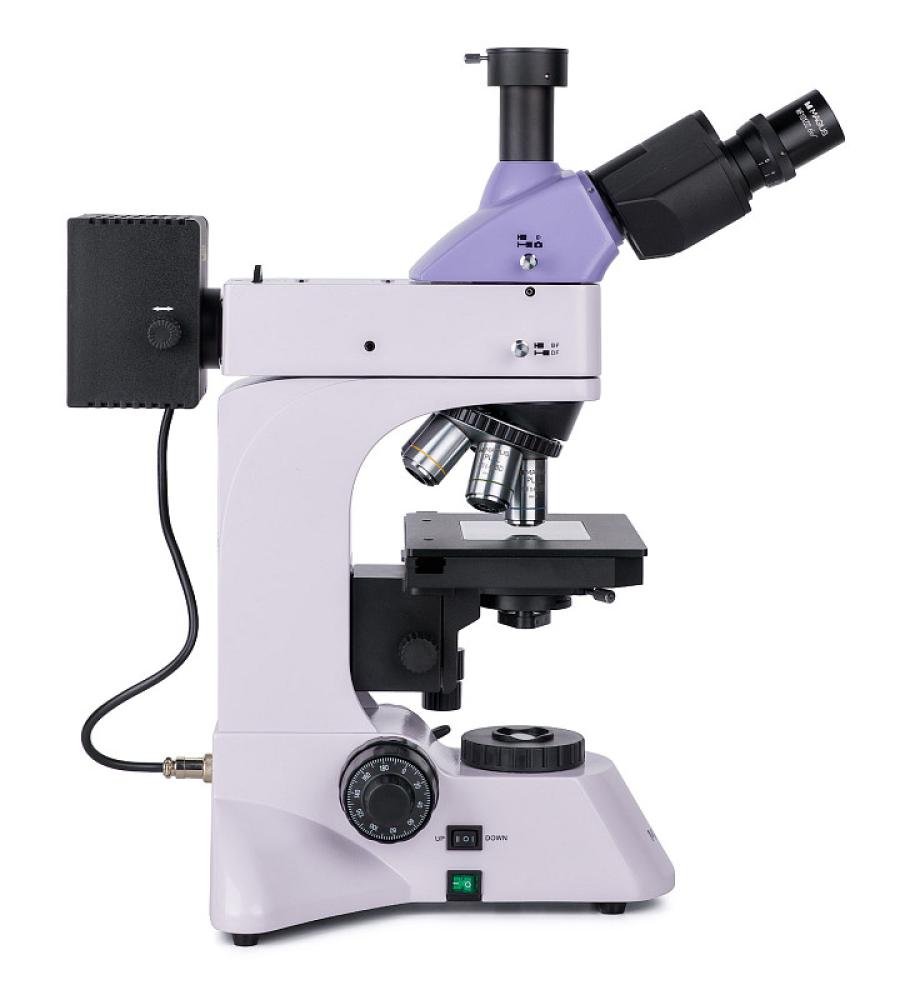

Il microscopio metallografico digitale MAGUS Metal D600 BD LCD è progettato per lo studio di oggetti in luce riflessa tramite le tecniche di microscopia in campo chiaro, scuro e polarizzazione. Il microscopio è utilizzato per esaminare campioni di metallo e semiconduttori, oltre che altri campioni lucidati e piani ad alta capacità riflettente. La tecnica a luce trasmessa permette l'esame di campioni traslucidi quali pellicole sottili e particelle bloccate sui filtri. È possibile utilizzare il microscopio nei settori di ingegneria meccanica e metallurgica, nei laboratori di ingegneria e di controllo qualità e nelle politecnici. Fotocamera digitale MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.
La fotocamera è dotata di un sensore 8 MP e produce immagini realistiche ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la qualità dell'immagine è Full HD (1920x1080 px).

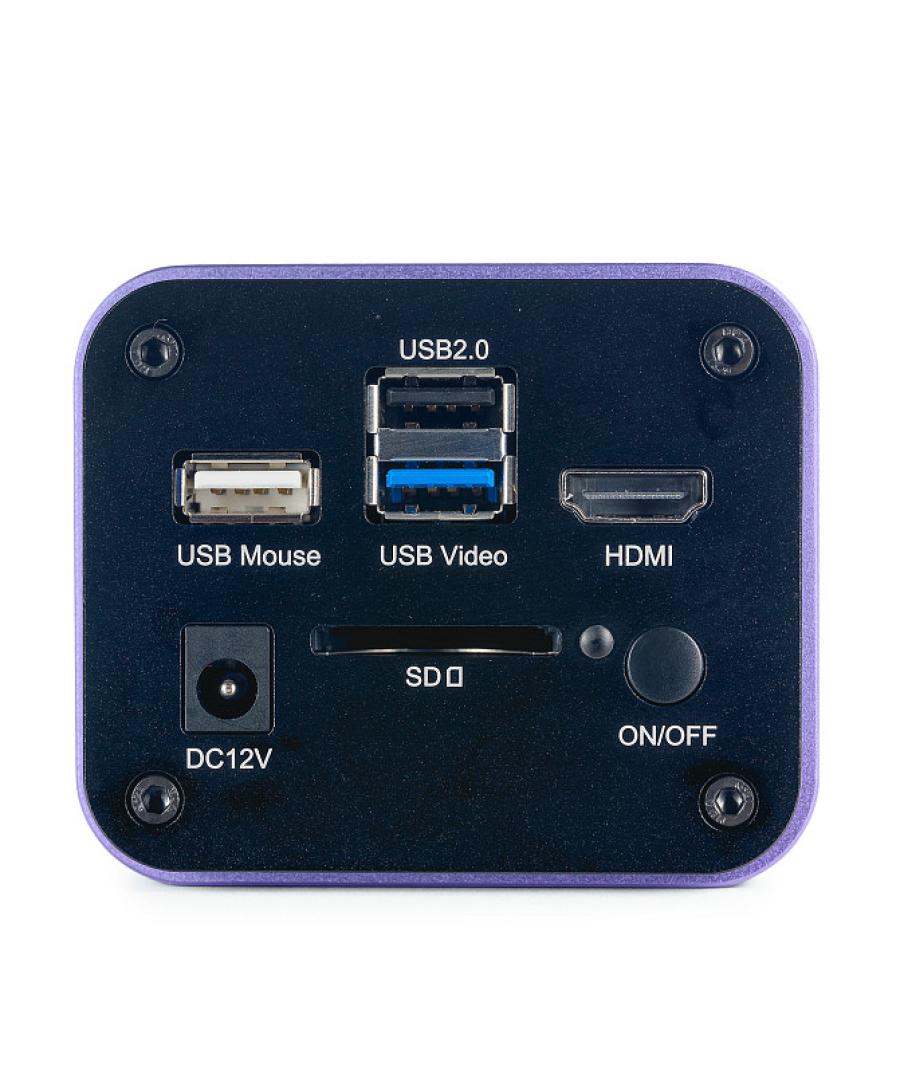

La fotocamera utilizza un'interfaccia HDMI per connettersi direttamente a TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L'interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla la fotocamera a un PC tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.

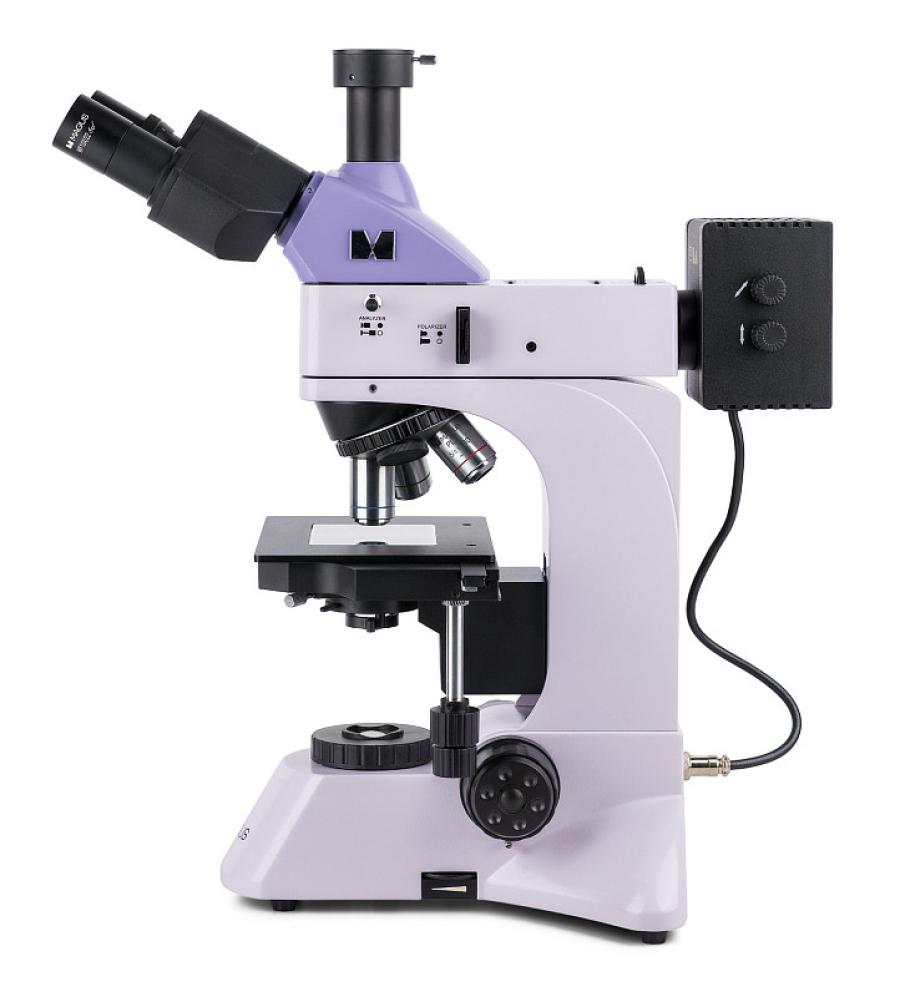

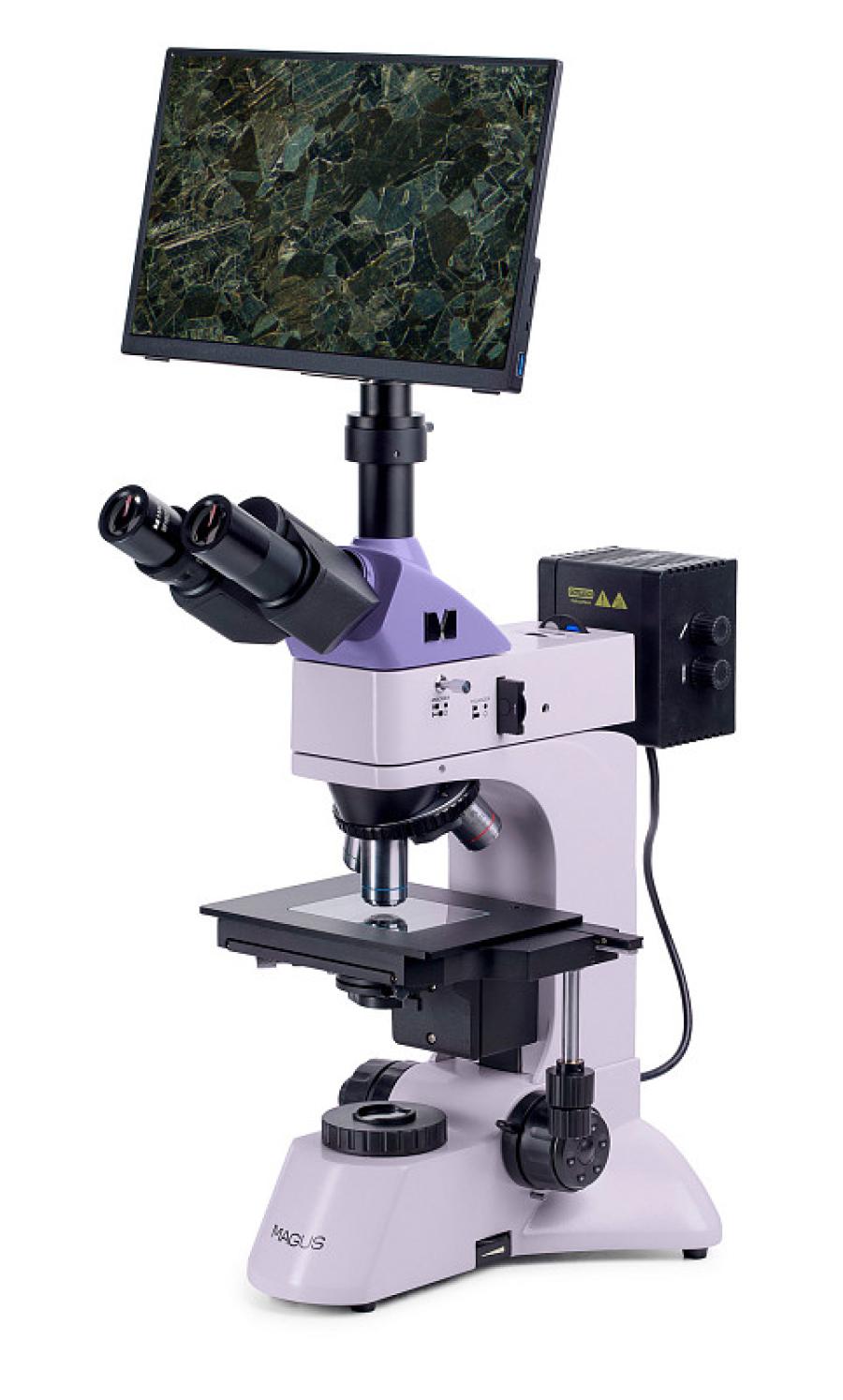

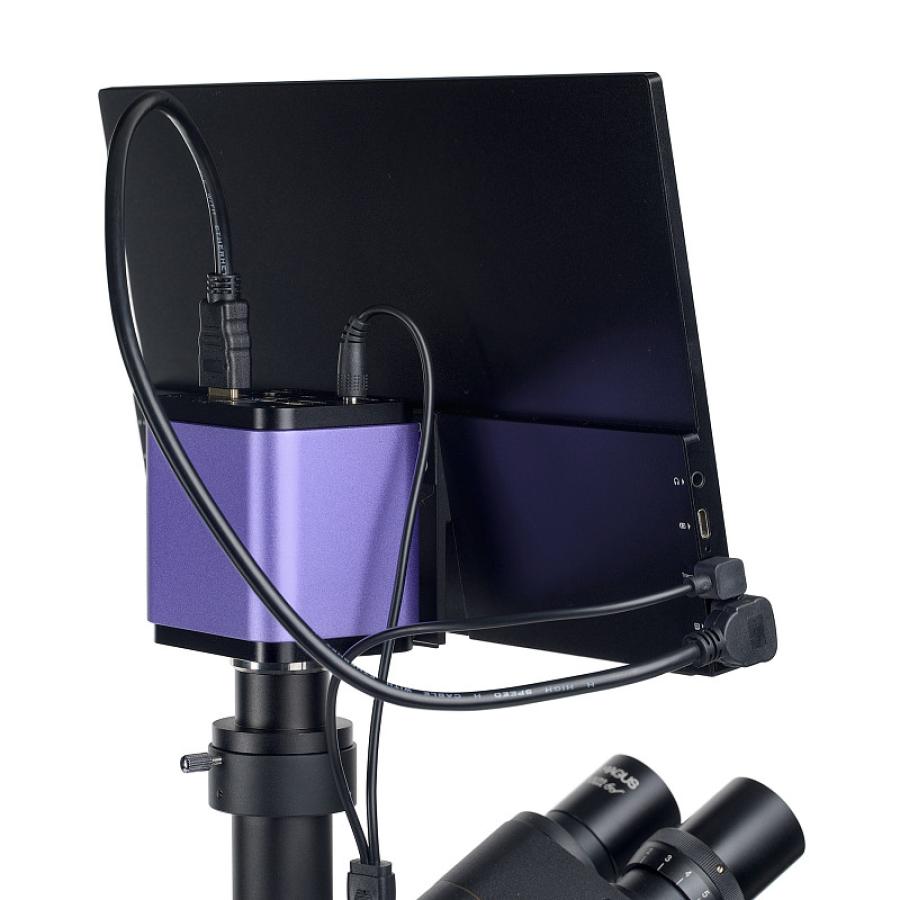

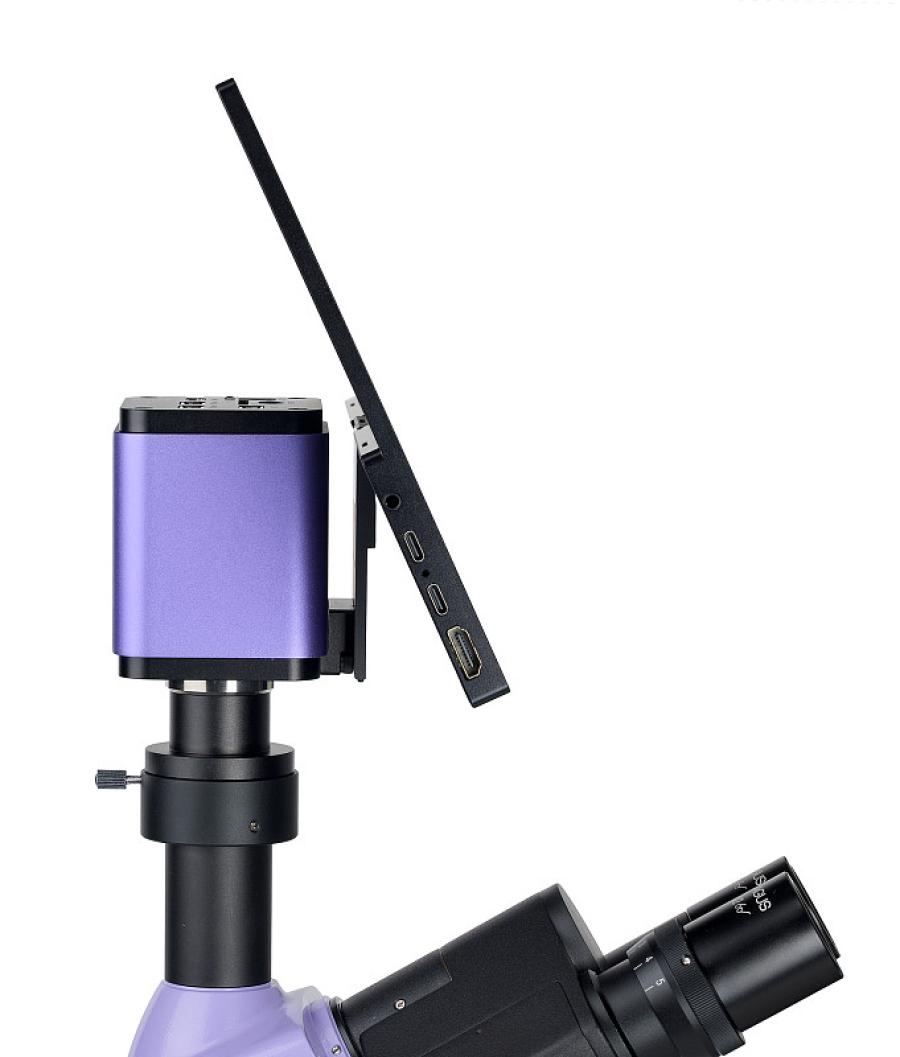

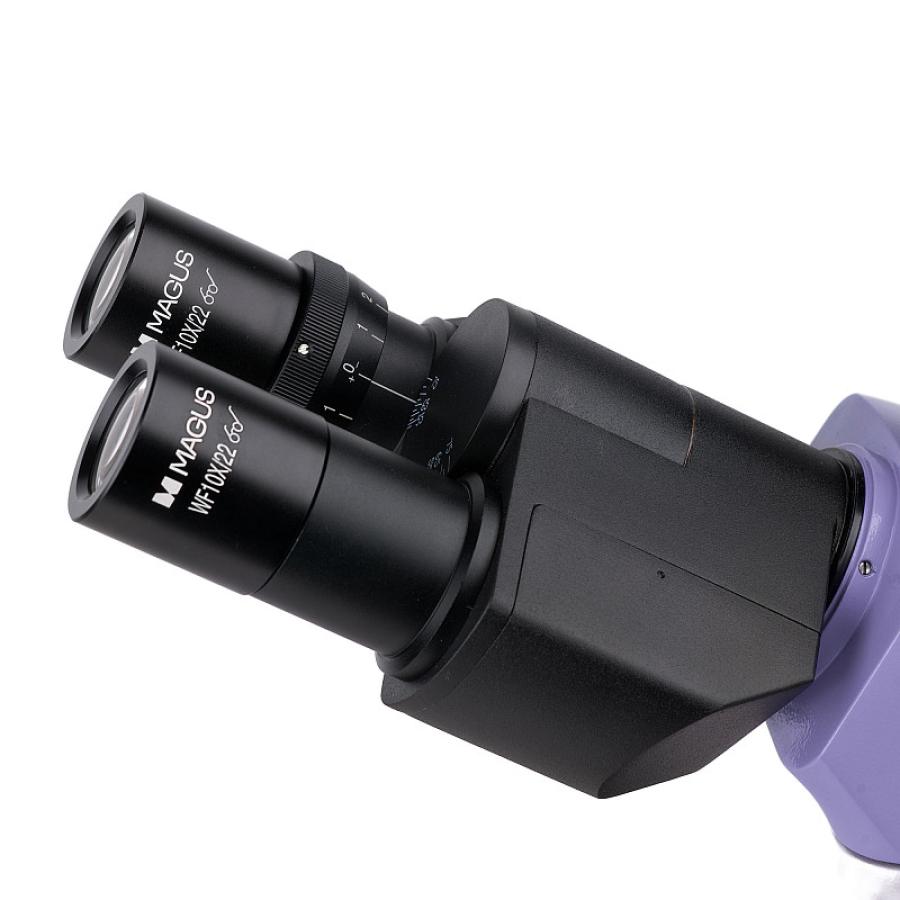

La fotocamera combina un'alta velocità FPS e un'elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l'immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l'oggetto in movimento è visualizzato senza ritardi. Monitor l monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS. È connesso a una fotocamera montata sul microscopio per visualizzare immagini in tempo reale. Supporta fotocamere con connessione HDMI e risoluzione 4K. Lo schermo è da 13,3 pollici. La matrice IPS offre immagini luminose con ampi angoli di visualizzazione. Se si guarda al display lateralmente la riproduzione del colore non è distorta. È possibile posizionare il display su un tavolo o mensola tramite un supporto pieghevole oppure installarlo direttamente sulla fotocamera o base del microscopio. Ottiche La testata trinoculare è dotata di un tubo trinoculare per l'alloggiamento di una fotocamera digitale. Il divisore di raggio dirige la luce sulla fotocamera, su due posizioni: 100:0 e 0:100. Il fascio di luce raggiunge l'oculare o il tubo trinoculare. Ghiera di regolazione diottrica sull'oculare sinistro. L'ingrandimento del microscopio nella configurazione base è 50–400x. Eventuali obiettivi e oculari aggiuntivi aumenteranno la gamma di ingrandimenti. Il microscopio utilizza obiettivi planacromatici con una lunga distanza di lavoro adatti per tecniche di microscopia in campo chiaro e scuro. Sono presenti cinque slot nel revolver portaobiettivi per montare gli obiettivi. Quattro obiettivi sono inclusi e uno è opzionale. Il revolver portaobiettivi è orientato verso l'interno dello strumento, in modo che l'utente possa vedere quale obiettivo è inserito nel cammino ottico. Illuminazione L'illuminazione utilizza lampade alogene a luce calda che non affaticano l'occhio durante osservazioni durature. L'illuminatore a luce trasmessa ha una potenza pari a 30 W e quello a luce riflessa pari a 50 W, che garantisce una comoda osservazione tramite microscopia a campo scuro. Il sistema di illuminazione a luce riflessa contiene: un dispositivo a campo scuro, dispositivo di polarizzazione, campo centrabile e diaframmi di apertura per il metodo di illuminazione Köhler e filtri colorati. È possibile inoltre centrare la sorgente luminosa. Il sistema di illuminazione a luce trasmessa include: un condensatore con una lente ribaltabile per obiettivi a basso ingrandimento, un'apertura e un diaframma di campo per il metodo Köhler. Tavolino e meccanismo di messa a fuoco Il campione si muove assieme al tavolino lungo i due assi. L'altezza del campione esaminato non deve superare i 20 mm. Il tavolino presenta un vetrino trasparente per l'osservazione di campioni traslucidi. La messa a fuoco è regolata per mezzo di manopole di messa a fuoco grossolana e fine che si trovano da entrambi i lati nella parte inferiore del microscopio, permettendo così all'osservatore di mettere liberamente le mani sul tavolo anziché tenerle in aria. Il meccanismo di messa a fuoco grossolana prevede una manopola di blocco a destra e una di regolazione della tensione a sinistra. Accessori La gamma di accessori compatibili con il microscopio MAGUS Metal 600 BD include: obiettivi con una lunga distanza per osservazioni in campo scuro e chiaro, oculari, vetrini di calibrazione e fotocamere digitale. Caratteristiche chiave del microscopio: Osservazioni di campioni piani opachi e lucidati fino a 20 mm in luce riflessa tramite le tecniche di microscopia in campo scuro, chiaro e polarizzazione Osservazioni di campioni traslucidi in luce trasmessa Tubo trinoculare per il montaggio di una fotocamera digitale e un divisore di raggio con due posizioni (100:0 and 0:100) Obiettivi planacromatici con una lunga distanza di lavoro. L'acronimo BD significa che è adatto per tecniche in campo scuro e chiaro Illuminatore di luce trasmessa con lampada alogena da 30 W e illuminatore di luce riflessa con lampada alogena da 50 W che permettono una comoda osservazione al microscopio in campo scuro Illuminazione Köhler (luce riflessa) con l'opzione di centrare la sorgente luminosa, diaframmi di apertura e di campo, filtri colorati Illuminazione Köhler (luce trasmessa) con condensatore Abbe centrabile e regolabile in altezza, lenti del condensatore ribaltabili per obiettivi a basso ingrandimento Ampia gamma di oculari e obiettivi totalmente compatibili Caratteristiche chiave della fotocamera: La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite Wi-Fi e interfaccia USB 3.0 Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor 30 fps per l'osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti Il sensore CMOS SONY Exmor/ Starvis retroilluminato a colori offre immagini con basso rumore e un'alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi. Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari La confezione contiene: Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore USB Wi-Fi (2 pz), adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia) Monitor LCD MAGUS MCD40 Base con ingresso di alimentazione, sorgente luminosa a luce trasmessa e condensatore, meccanismo di messo a fuoco, tavolino e revolver portaobiettivi Illuminatore per osservazioni in luce riflessa con alloggiamento per lampadina Testata trinoculare Obiettivo planacromatico all'infinito: PL L5x/0,12 BD WD 9,7 mm Obiettivo planacromatico all'infinito: PL L10x/0,25 BD WD 9,3 mm Obiettivo planacromatico all'infinito: PL L20x/0,40 BD WD 7,2 mm Obiettivo planacromatico all'infinito: PL L40x/0,60 BD WD 3,0 mm Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.) Piastra del tavolino trasparente Adattatore C-mount 1x Chiave a brugola Cavo di alimentazione per rete AC Cavo di alimentazione illuminatore per luce riflessa Copertura antipolvere Manuale utente e certificato di garanzia Disponibili su richiesta: Oculare 10x/22 mm con scala graduata Oculare 12,5x/14 mm (2 pz.) Oculare 15x/15 mm (2 pz.) Oculare 20x/12 mm (2 pz.) Oculare 25x/9 mm (2 pz.) Obiettivo planacromatico all'infinito: PL L50х/0,70 BD WD 2,5 mm Obiettivo planacromatico all'infinito: PL L60x/0,70 BD WD: 1,9 mm Obiettivo planacromatico all'infinito: PL L80x/0,80 BD WD: 0,8 mm Obiettivo planacromatico all'infinito: PL L100х/0,85 (a secco) BD WD: 0,4 mm Vetrino di calibrazione MarchioMAGUSGaranzia5 anniEAN5905555018317Dimensione confezione (LxPxH)35x30x75 cmPeso spedizione17.25 kgDelimitatoreMicroscopio metallografico MAGUS Metal 600 BDTipoluce/ottico, metallograficoTestatatrinoculare, schermo digitale/monitor PCTubo verticaleSiedentopfAngolo di inclinazione della testata30°Ingrandimento, x50 — 400Range di ingrandimentoda 200x a 800xIngrandimento, x (opzionale)50–1000/1250/1500/2000/2500Diametro tubo oculare, mm30Oculari10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14 15x/15 20x/12 25x/9)Obiettiviplanacromatico all'infinito: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD altezza parfocale 45 mm (*opzionale: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (a secco))Revolver portaobiettiviper 5 obiettiviDistanza di lavoro, mm9,7 (5x) 9,3 (10x) 7,2 (20x) 2,5 (50x) 3,0 (40x) 1,9 (60x) 0,80 (80x) 0,40 (100x)Distanza interpupillare, mm48 — 75Tavolino, mm210x140Range di movimento del tavolino, mm75/50Caratteristiche tavolinotavolino meccanico a due assi, con un vetrinoRegolazione diottrica dell'oculare, diottrie±5 (sul barilotto sinistro)Condensatoreluce trasmessa: centrabile e condensatore Abbe regolabile in altezza, NA 1,25, diaframma di apertura e lenti ribaltabili regolabili, con viti di fissaggioDiaframmaluce trasmessa e riflessa: apertura integrata e diaframmi di campoFuococoassiale, messa a fuoco grossolana (25 mm, con manopola di fissaggio e manopola di regolazione della tensione) e messa a fuoco fine (0,002 mm)IlluminazionealogenaRegolazione della luminositàyesAlimentazione220±22 V, 50 Hz, rete ACFiltri otticiverde, blu, giallo, satinatoRange temperature di funzionamento, °C5 — 35Elementi extraanalizzatore integrato e polarizzatore removibile, dispositivo a campo scuroLivello utenteutenti esperti, professionistiLivello di difficoltà assemblaggio e installazionecomplicatoApplicazionemetallografico Posizione illuminazionedoppiaMetodo di ricercacampo chiaro, campo scuro, luce polarizzataSet con astuccio/custodia/borsacopertura anti polverePeso, kg11=== Delimitatore ===Fotocamera digitaleSensoreSony Exmor/Starvis CMOSA colori/monocromaticoa colori Megapixel8Risoluzione massima, px3840x2160Dimensione sensore1/1,2'' (11,14x6,26 mm)Dimensione pixel, µm2.9x2.9Connettori di interfacciaWi-Fi, HDMI 1,4, USB 3.0Scheda di memoriaSD fino a 32 GBPossibilità di connettere equipaggiamento aggiuntivomouse con USB, chiavetta (USB), adattatore Wi-Fi (USB)Sensibilità alla luce1028 mV con 1/30 sRapporto segnale/rumore0,13 mV con 1/30 sTempo di esposizione0,014 ms – 1000 msRegistrazione videoyesFrequenza dei fotogrammi, fps@risoluzione30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0)Luogo di installazionetubo trinoculare, tubo ottico anziché oculareFormato immagine*.jpg, *.tifFormato video*.h264/*.h265, *.mp4Range spettrale, nm380-650 (filtro IR integrato)Tipo di otturatoreERS (otturatore elettronico a tendina)SoftwareHDMI: integrato USB: MAGUS ViewRequisiti di sistemaWindows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, CD-ROM, schermo da 19' o più grandeTipo di montaturapasso CCorpolega di alluminio di CNCAlimentazione fotocameraadattatore DC 12 V, 1 ASpecifiche dell'adattatore di alimentazione DCingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 ARange temperature di funzionamento fotocamera, °C-10 — 50Intervallo operativo di umidità, %30 — 80=== Delimitatore ===MonitorTipo di matriceIPSDiagonale display, pollici13.3Risoluzione display, px3840x2160 (4K)Formato16:9Luminosità, cd/m²400Numero di colori visualizzati16,7 mContrasto1000:1Angolo di visualizzazione orizzontale/verticale, °178/178Dimensioni dell'area visibile dello schermo (LxA), mm295x165Passo dei pixel (LxA), mm0,154x0,154Frequenza della sorgente ottica, Hz60Retroilluminazione del tipo di matriceLEDDurata retroilluminazione LED, h50000InterfacciaHDMIRange temperature di funzionamento, °C-15 — 55Intervallo operativo di umidità, %10 — 90AlimentazioneAC 110–220 V, DC 5–12 V/1 A (Tipo C)Consumo energetico, W12 (max.)
