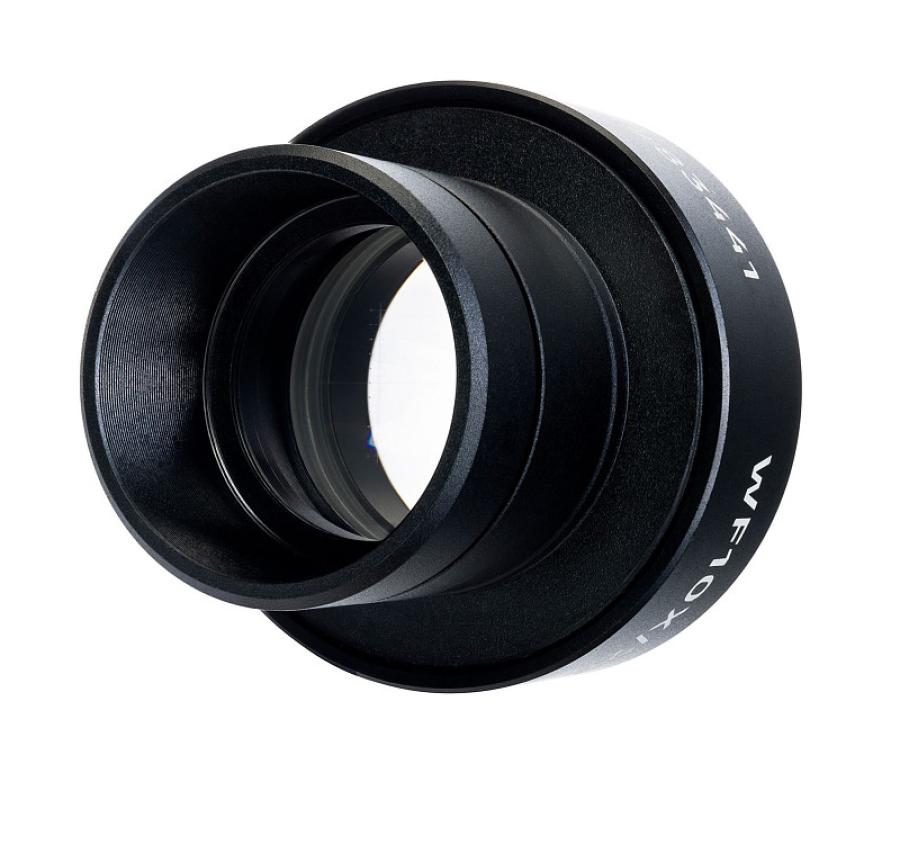

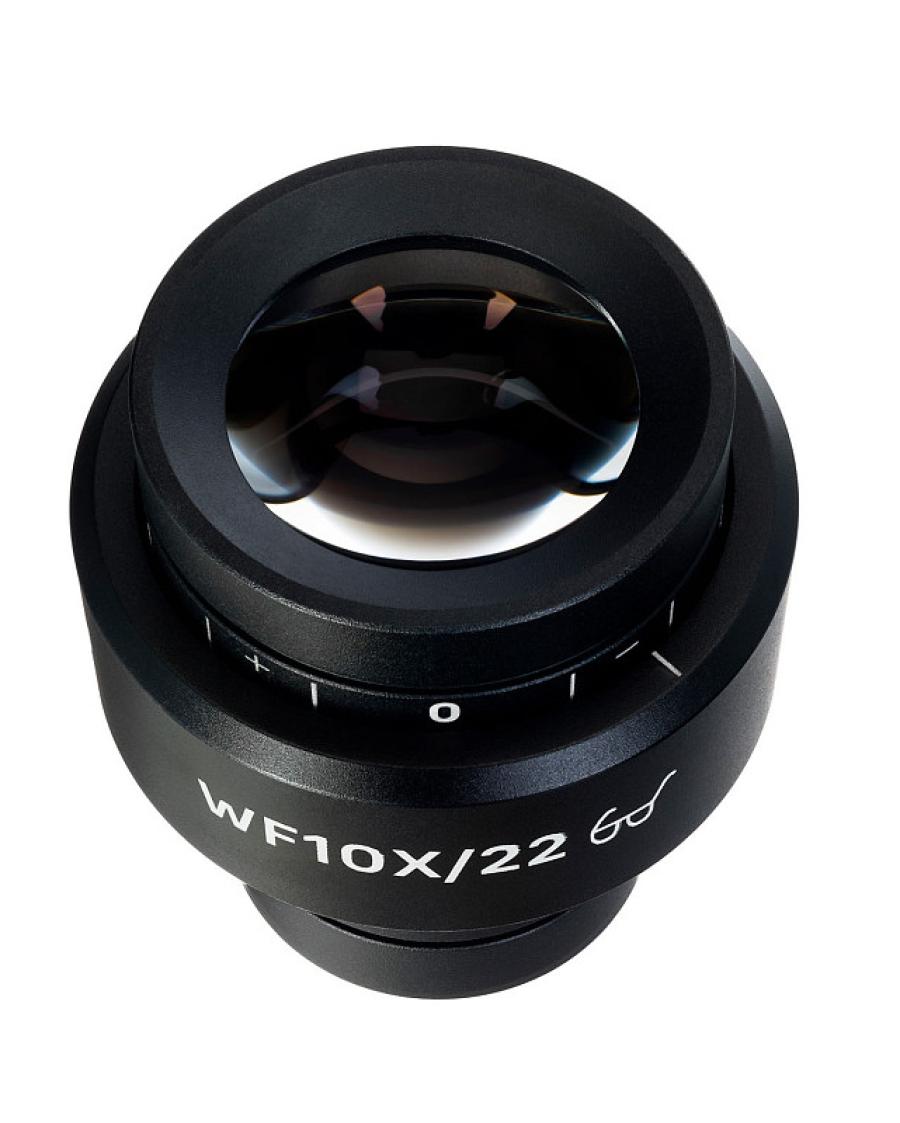

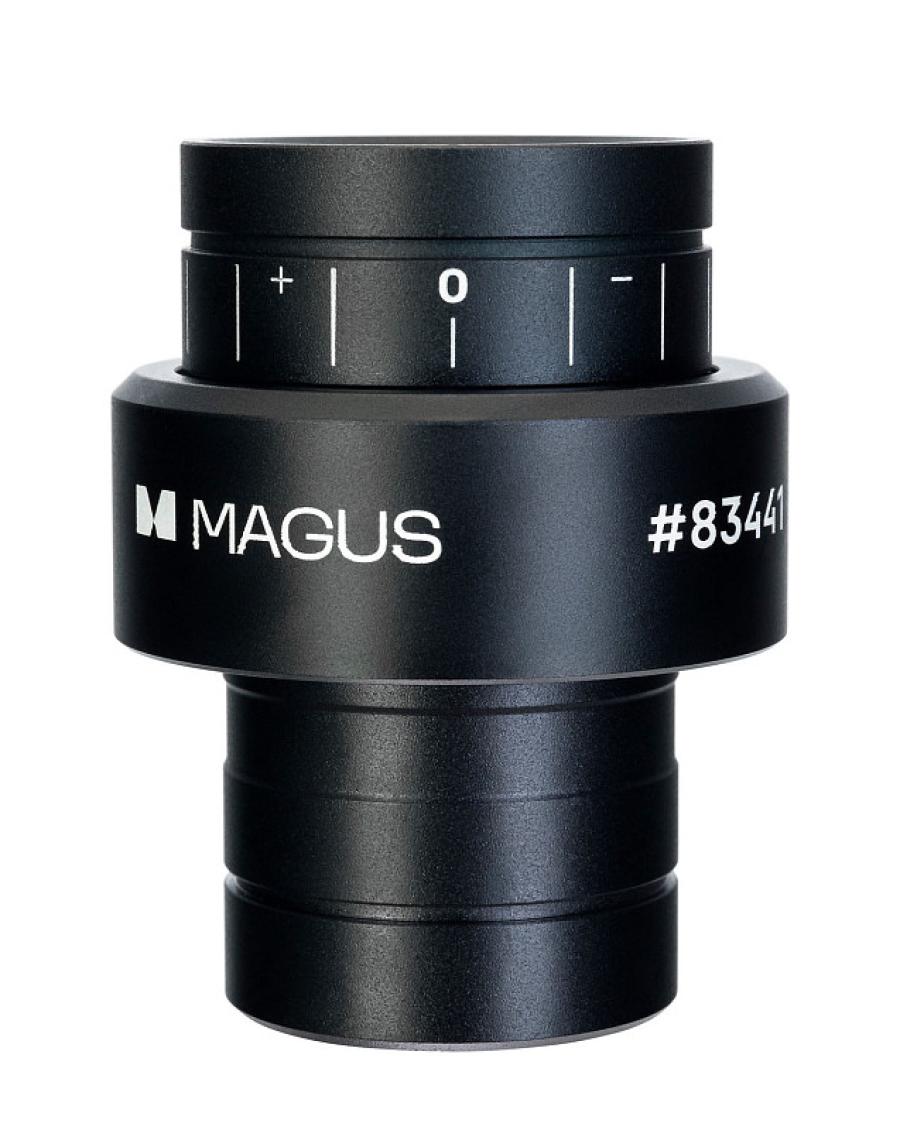

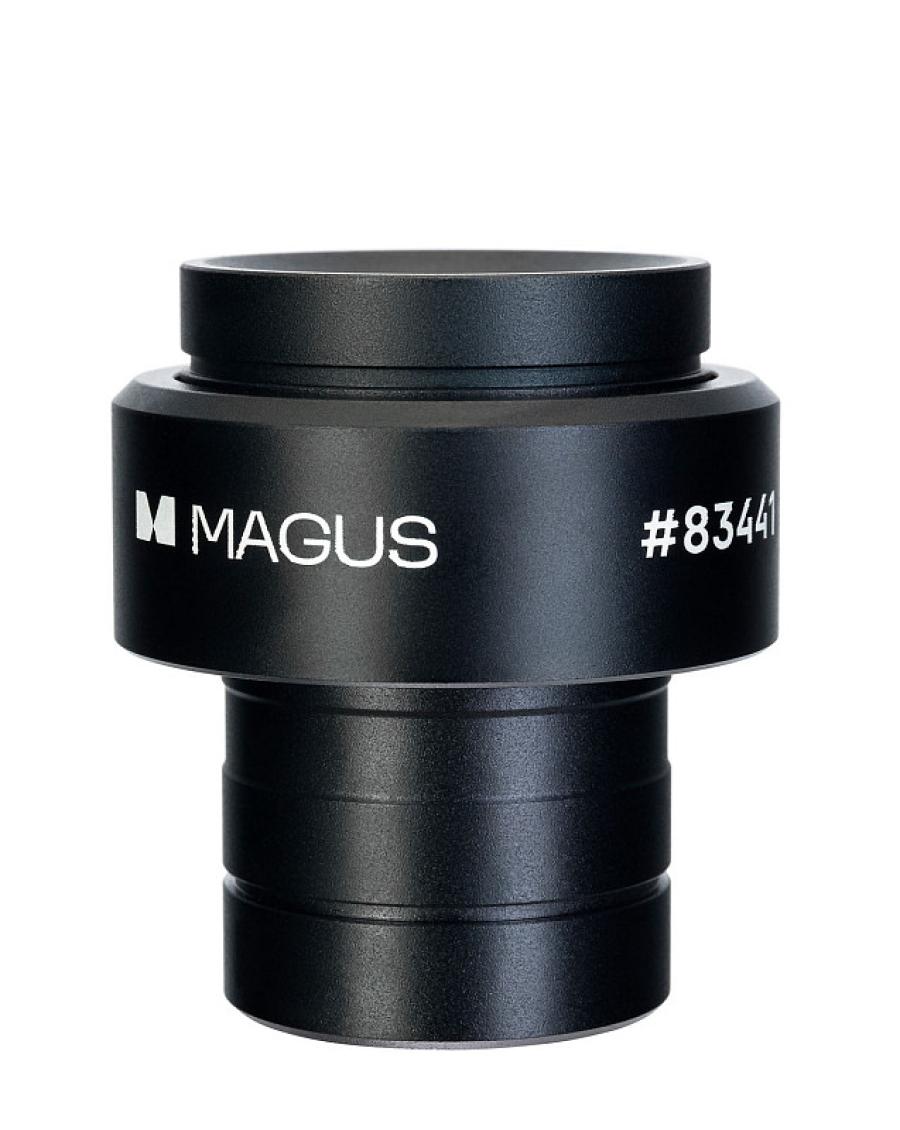

L'oculare SE10S non presenta solo un ingrandimento 10x, ma anche una scala per valutare la dimensioni del campione o delle relative strutture in millimetri o micron. La scala è contrassegnata con divisioni di 0,1 mm e si trova nell'area del diaframma di campo dell'oculare. Prima di eseguire la misurazione, è necessario calibrare la scala rispetto ai parametri di ciascun obiettivo con cui si desidera lavorare. Il modello SE10S è installato su un tubo 30 mm. Calibrazione La calibrazione viene eseguita tramite un vetrino di calibrazione (micrometro da tavolino). Posizionarlo sul tavolino e puntare il microscopio sulla scala, divisa in segmenti di 0,1 mm. Quindi, ruotare l'oculare nel tubo finché le divisioni della scala dell'oculare sono parallele alle divisioni sulla scala di calibrazione. Calcolo Per calibrare la scala dell'oculare per l'obiettivo selezionato, utilizzare la seguente formula.
E=TL/A, dove:
E è la divisione della scala dell'oculare
T è la divisione della scala micrometrica del tavolino contrassegnata sul micrometro del tavolino (0,01 mm)
L è il numero dei valori sul micrometro del tavolino
A è il numero dei valori della scala dell'oculare. Annotare il valore E per ciascun obiettivo. Durante la misurazione del campione, contare il numero di divisioni sulla scala dell'oculare tra i due punti desiderati. Quindi, moltiplicare questo numero per il valore E. Il risultato è il valore lineare dell'oggetto misurato. Compatibilità: Microscopio stereoscopico MAGUS Stereo 9T MarchioMAGUSGaranzia2 anniEAN5905555020884Dimensione confezione (LxPxH)7x4x4 cmPeso spedizione0.13 kgDiametro barilotto, mm30Materiale lentivetro otticoIngrandimento, x10Campo visivo, mm22Distanza degli occhi, mm10Regolazione diottrica dell'oculareyesValore scala, mm0.1Corporame
