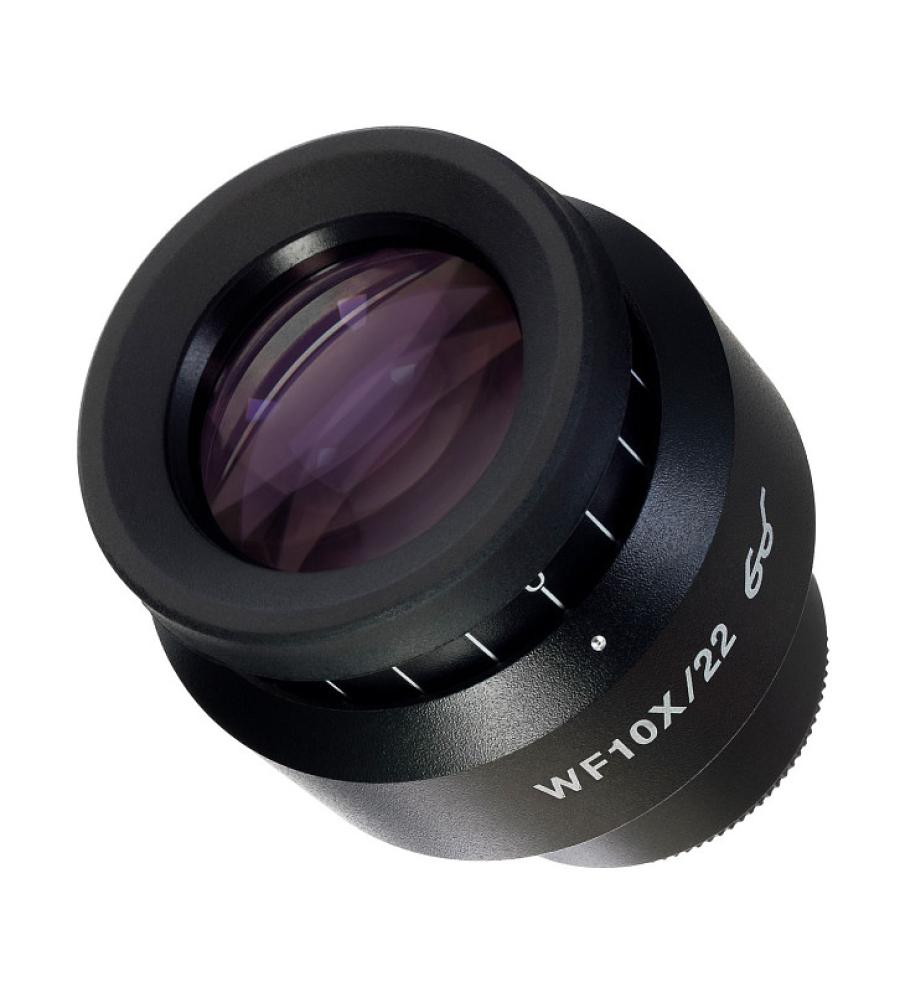

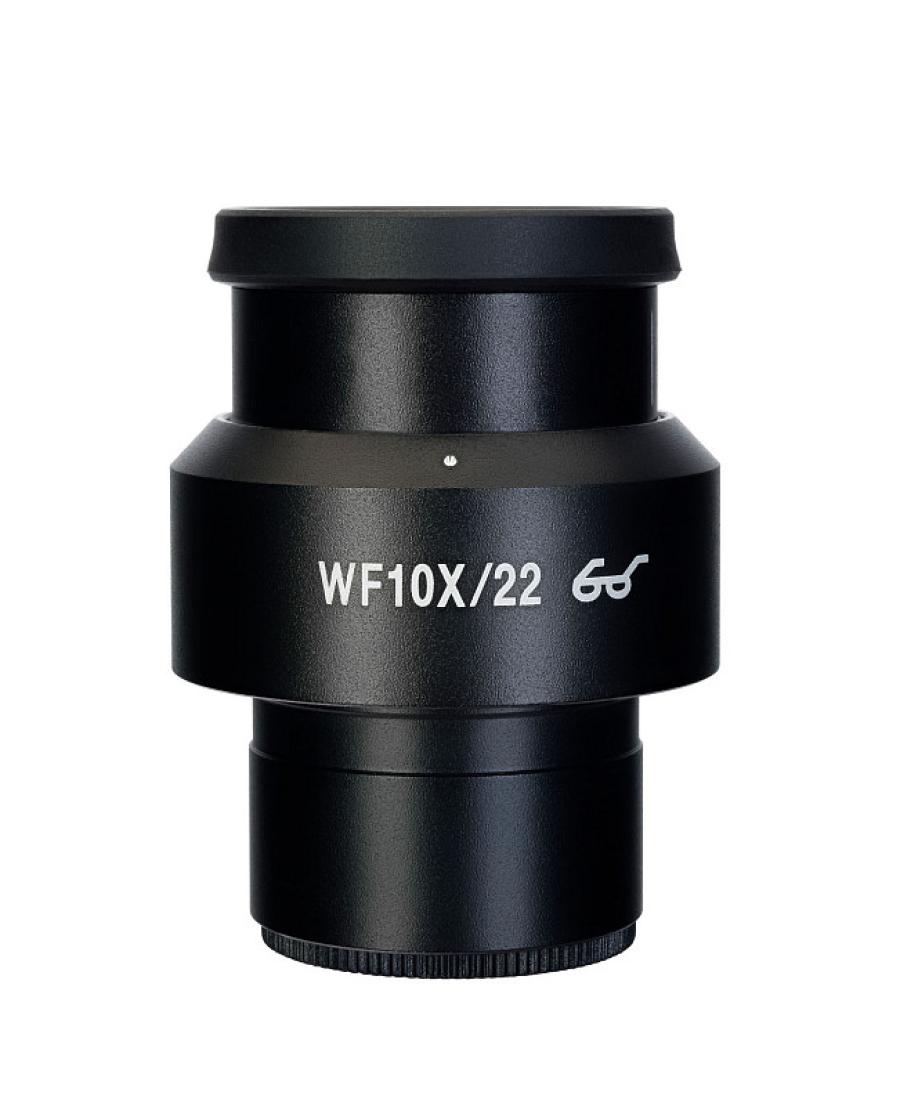

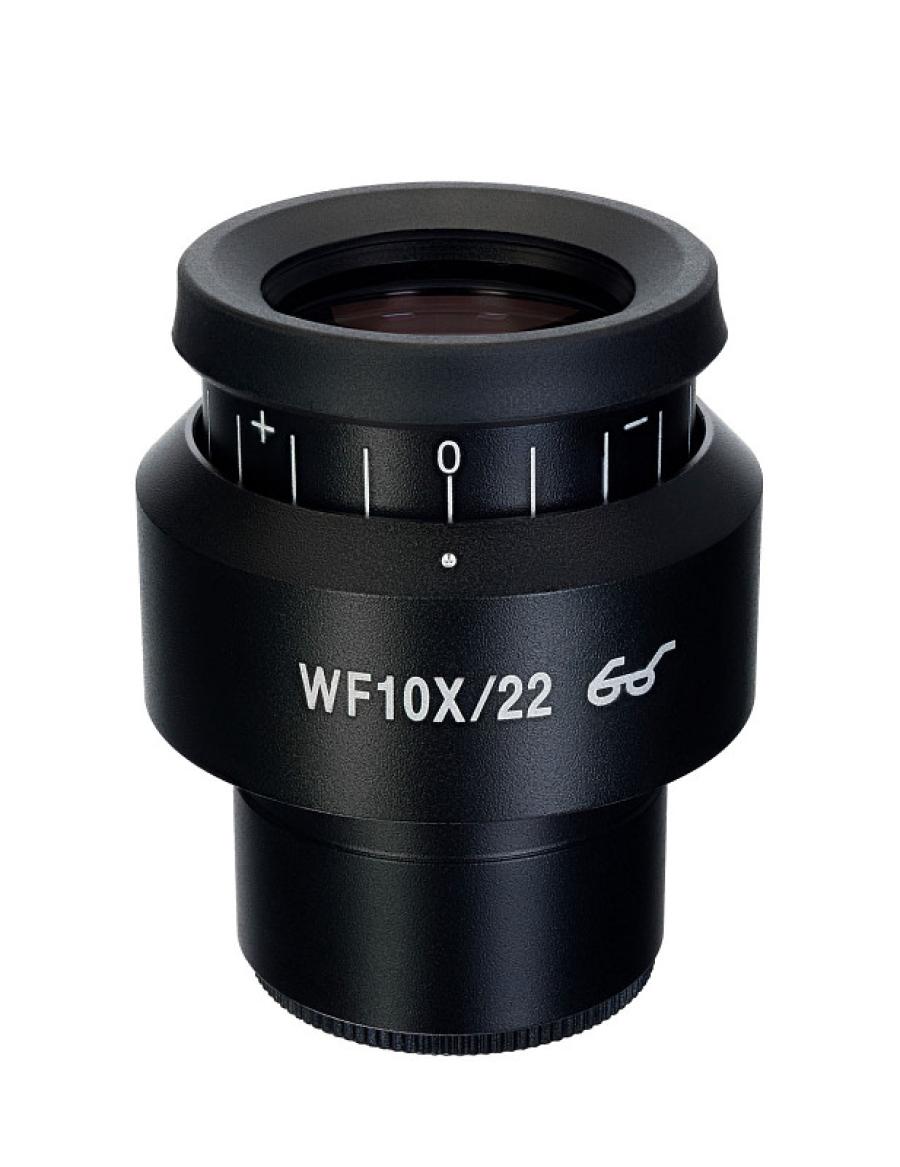

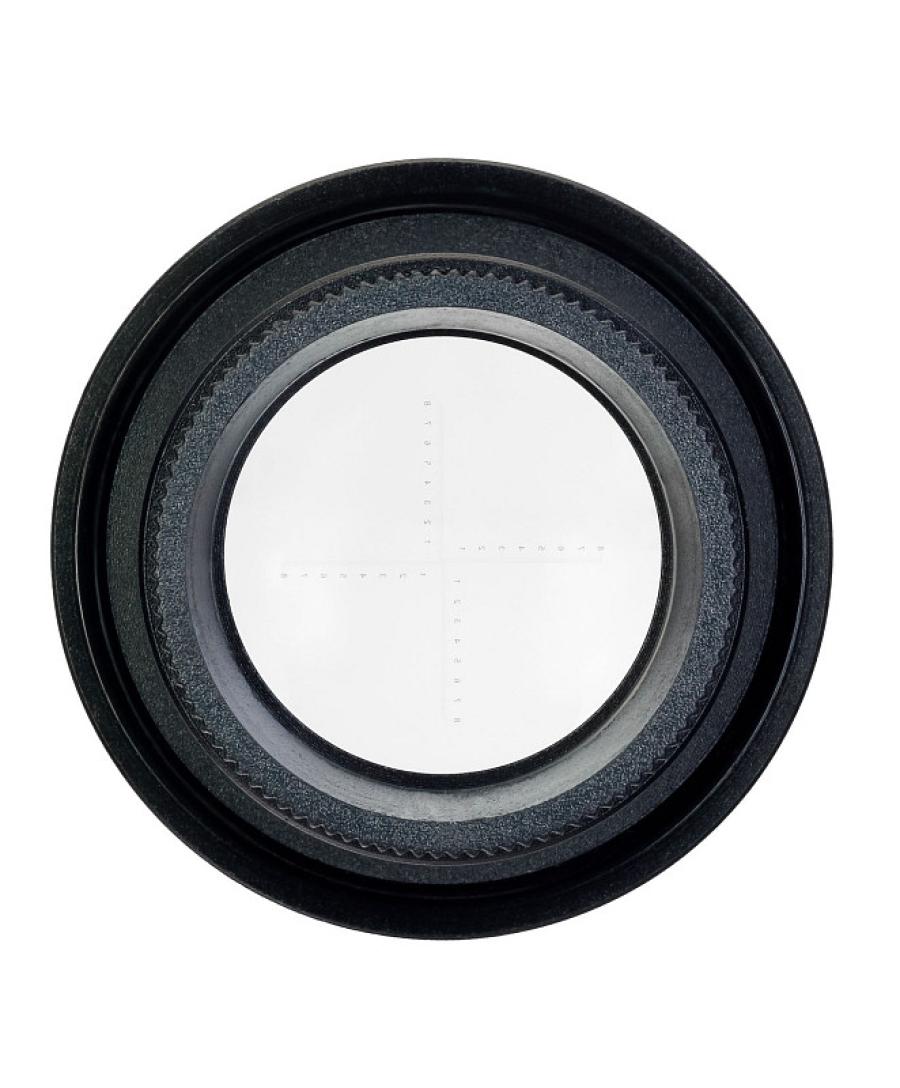

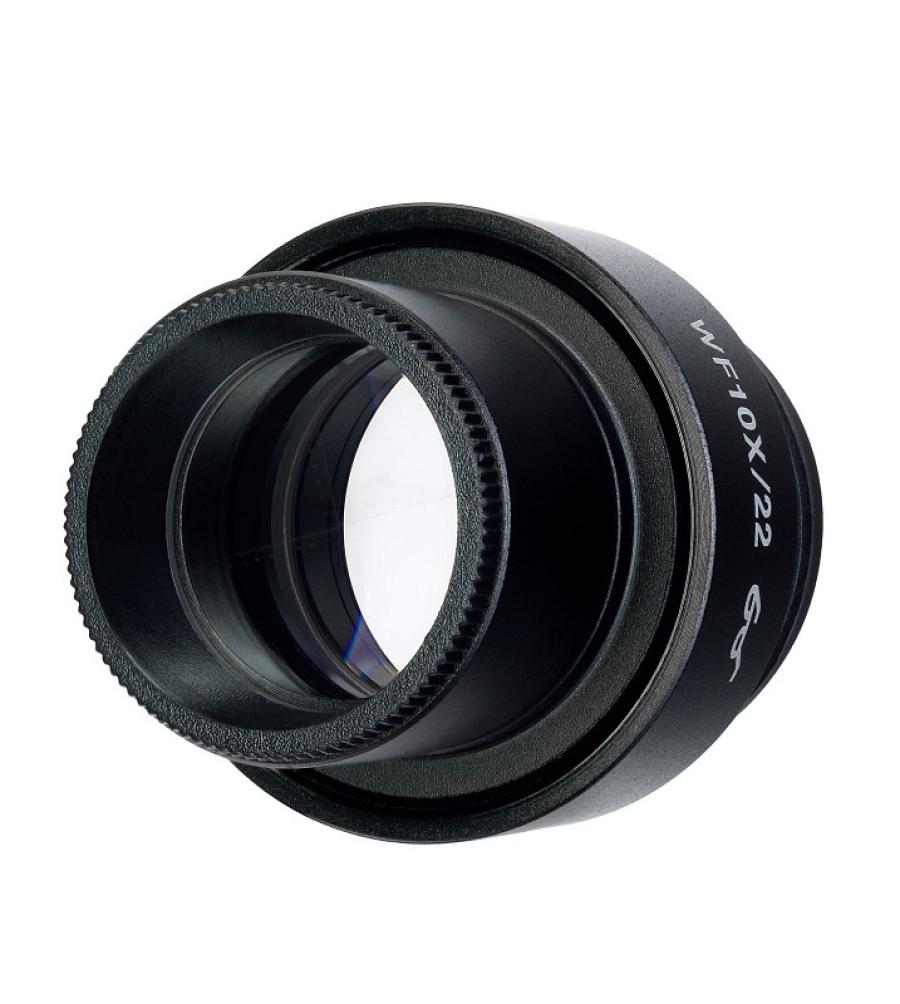

L'oculare con scala graduata è utilizzato per la misurazione della dimensione dei campioni e della relativa strutta in unità lineari: millimetri o micron. L'oculare è montato al posto di un oculare standard da 10x. La scala graduata si trova sul piano del diaframma di campo con valori pari a 0,1 mm. Diametro oculare: 30 mm. Impostazione Prima di misurare, è necessario calibrare la scala dell'oculare per ciascun ingrandimento dell'obiettivo che verrà utilizzato. Richiede un vetrino di calibrazione ? un micrometro da tavolo con scala. Per un microscopio stereoscopico si consiglia di utilizzare un vetrino di calibrazione con una divisione della scala di 0,1 mm. È necessario posizionare il vetrino sul tavolino per poi regolare la messa a fuoco del microscopio sulla scala. L'oculare viene ruotato nel tubo dell'oculare finché le scale del vetrino e dell'oculare sono allineate parallele tra loro. Calcolo del valore della scala dell'oculare per ciascun ingrandimento dell'obiettivo Il calcolo per ciascun ingrandimento dell'obiettivo viene effettuato secondo la formula: E=TL/A, dove: E è la divisione della scala dell'oculare T è la divisione della scala micrometrica del tavolino contrassegnata sul micrometro del tavolino (0,01 mm) L è il numero dei valori sul micrometro del tavolino A è il numero dei valori della scala dell'oculare. I valori risultanti della divisione di scala oculare per ciascun ingrandimento dell'obiettivo dovrebbero essere registrati. Calcolo della vera dimensione lineare di un oggetto Quando si misura un oggetto, occorre innanzitutto contare il numero di divisioni della scala oculare coperte dall'oggetto. Il risultato sarà quindi moltiplicato per il valore della scala precedentemente calcolato per l'obiettivo in uso. Il valore che ne risulta sarà il vero valore lineare dell'oggetto. Compatibilità: Microscopio stereoscopico MAGUS Stereo 7B Microscopio stereoscopico MAGUS Stereo 7T Microscopio stereoscopico MAGUS Stereo 8B Microscopio stereoscopico MAGUS Stereo 8T Testata del microscopio MAGUS Stereo 7BH Testata del microscopio MAGUS Stereo 7TH Testata del microscopio MAGUS Stereo 8BH Testata del microscopio MAGUS Stereo 8TH MarchioMAGUSGaranzia2 anniEAN5905555019642Dimensione confezione (LxPxH)4x4x6 cmPeso spedizione0.09 kgDiametro barilotto, mm30Materiale lentivetro otticoIngrandimento, x10Campo visivo, mm22Regolazione diottrica dell'oculareyesValore scala, mm0.1
Non sono presenti allegati
