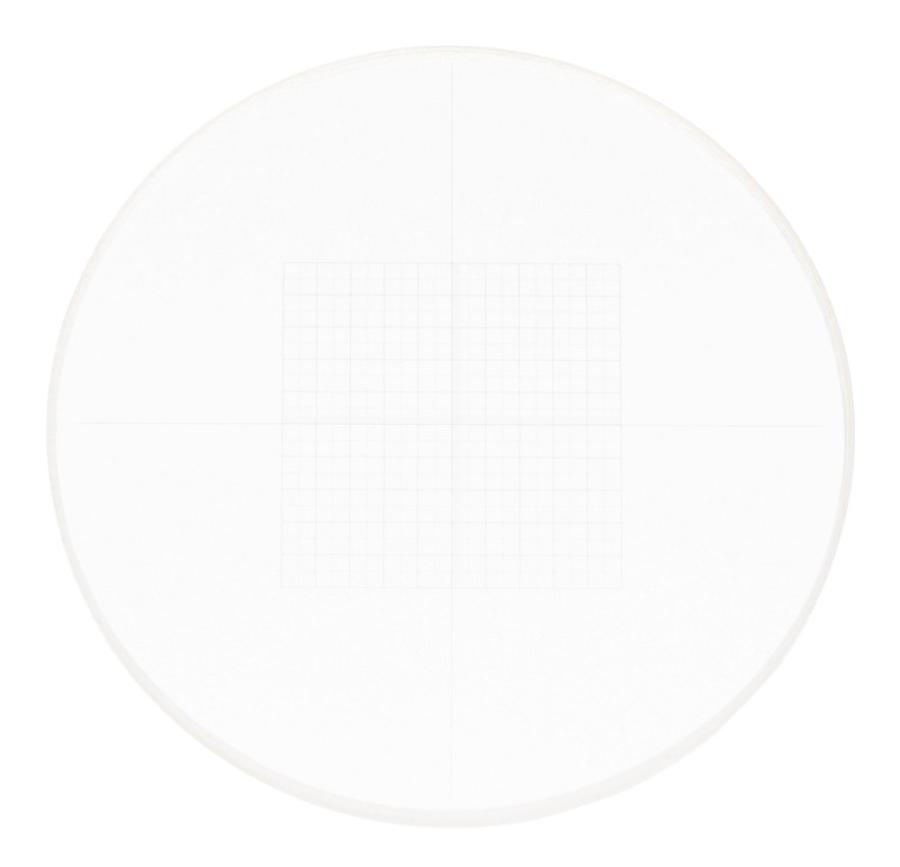

Vetrino di calibrazione per stereomicroscopi.

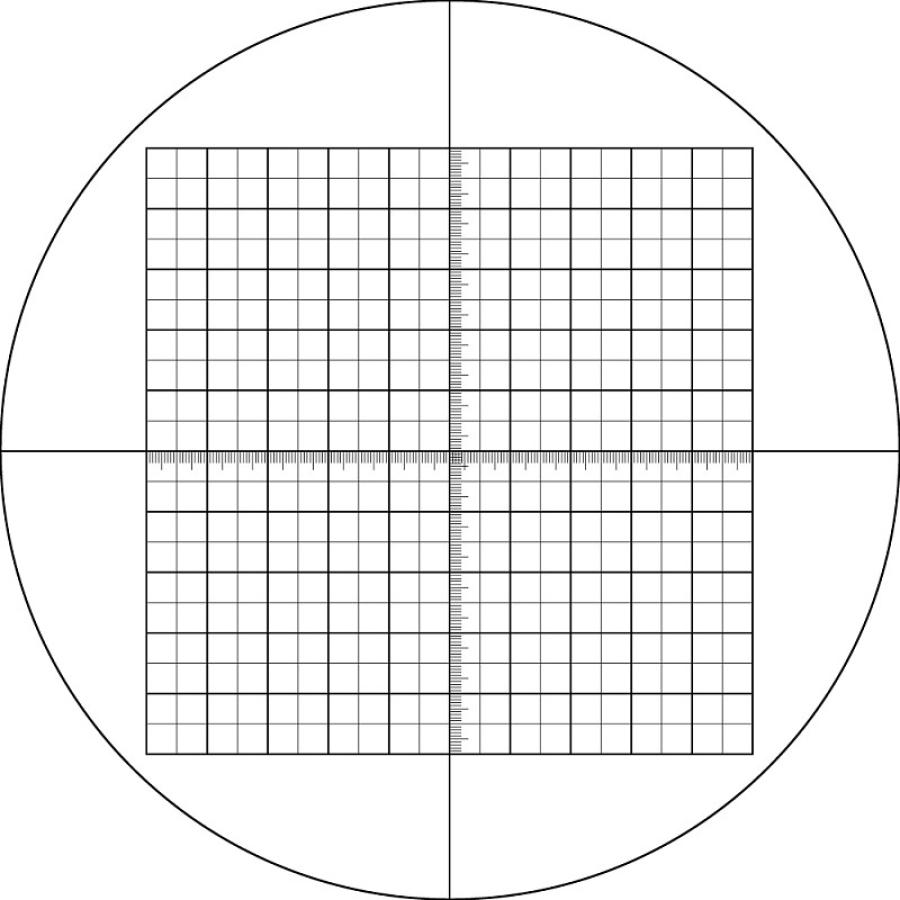

Il vetrino ha inciso una reticolo 10x10 mm. Al centro del vetrino, vi sono dei mirini con due scale micrometriche con 200 divisioni. La divisione della scala è pari a 0,05 mm e la lunghezza di ciascuna scala è 10 mm.
Il vetrino di calibrazione (micrometro del tavolino) viene utilizzato per determinare l'ingrandimento, il campo visivo lineare del microscopio e il valore di divisione di scale e reticolati dell'oculare.
Se utilizzato assieme a una fotocamera digitale, il vetrino consente di calibrare il software di analisi delle immagini di ciascun obiettivo. Calibrazione del software di analisi delle immagini La calibrazione viene eseguita su ciascun obiettivo utilizzato per le osservazioni. Il vetrino di calibrazione viene utilizzato per determinare il fattore di calibrazione del software di analisi delle immagine. Procedura di calibrazione: Fissare il vetrino di calibrazione sul tavolino del microscopio. Selezionare l'obiettivo desiderato e impostare la risoluzione massima della fotocamera. Ottenere un'immagine a contrasto della scala sullo schermo del monitor e catturare l'immagine. Selezionare modalità 'Calibrazione' nel software di analisi delle immagini. Fare clic con il mouse per definire la distanza massima visibile tra le prime e le ultime divisioni della scala. Inserire nel software di analisi delle immagini il valore risultante della dimensione della scala in unità reali. Inserire il nome della calibrazione specificando l'ingrandimento corrente dell'obiettivo. Controllare il risultato: nella modalità 'Misurazione', misurare in unità reali alcune divisioni delle scale del vetrino di calibrazione. Il software di analisi delle immagini salverà il fattore di calibrazione sotto il nome selezionato. Successivamente, convertirà automaticamente i risultati nelle unità di misurazione selezionate. Calibrazione della scala dell'oculare La calibrazione della scala dell'oculare viene eseguita su ciascun obiettivo utilizzato per le osservazioni. È necessario posizionare il vetrino sul tavolino per poi regolare la messa a fuoco del microscopio sulla scala. È necessario ruotare l'oculare sul tubo ottico fino ad allineare la scala del vetrino e dell'oculare in modo parallelo tra loro. Il calcolo per ciascun obiettivo viene effettuato secondo la formula:
Е=ТL/A, dove
E – valore di divisione dell'oculare
Т – valore di divisione del tavolino specificato sul micrometro del tavolino (0,05 mm)
L – numero di divisioni del micrometro del tavolino
А – numero di divisioni della scala dell'oculare. Saranno così registrati i relativi valori della divisione della scala dell'oculare di ciascun obiettivo. Quando si misura un oggetto, sarà necessario innanzitutto contare il numero delle divisioni della scala dell'oculare che l'oggetto copre. Il risultato sarà quindi moltiplicato per il valore della scala precedentemente calcolato per l'obiettivo in uso. Il valore che ne risulta sarà il vero valore lineare dell'oggetto.MarchioMAGUSGaranzia2 anniEAN5905555017211Dimensione confezione (LxPxH)4x3x1 cmPeso spedizione0.01 kgMaterialevetro otticoLunghezza della scala, mm10Numero di divisioni della scala200Valore scala, mm0.05Dimensione del reticolo, mm10х10Numero di celle del reticolo in una riga20Dimensione della cella del reticolo, mm0,5х0,5Dimensioni del vetrino di calibrazione, mm24
