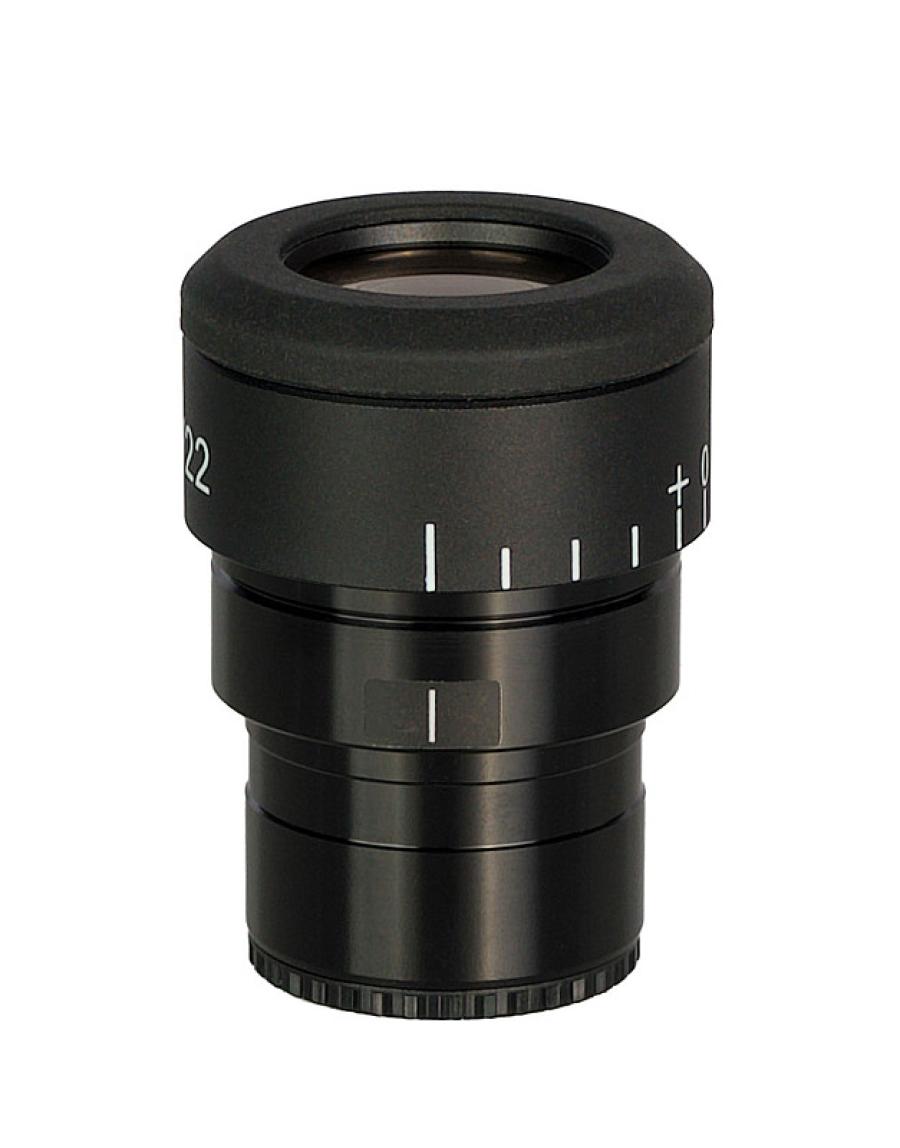

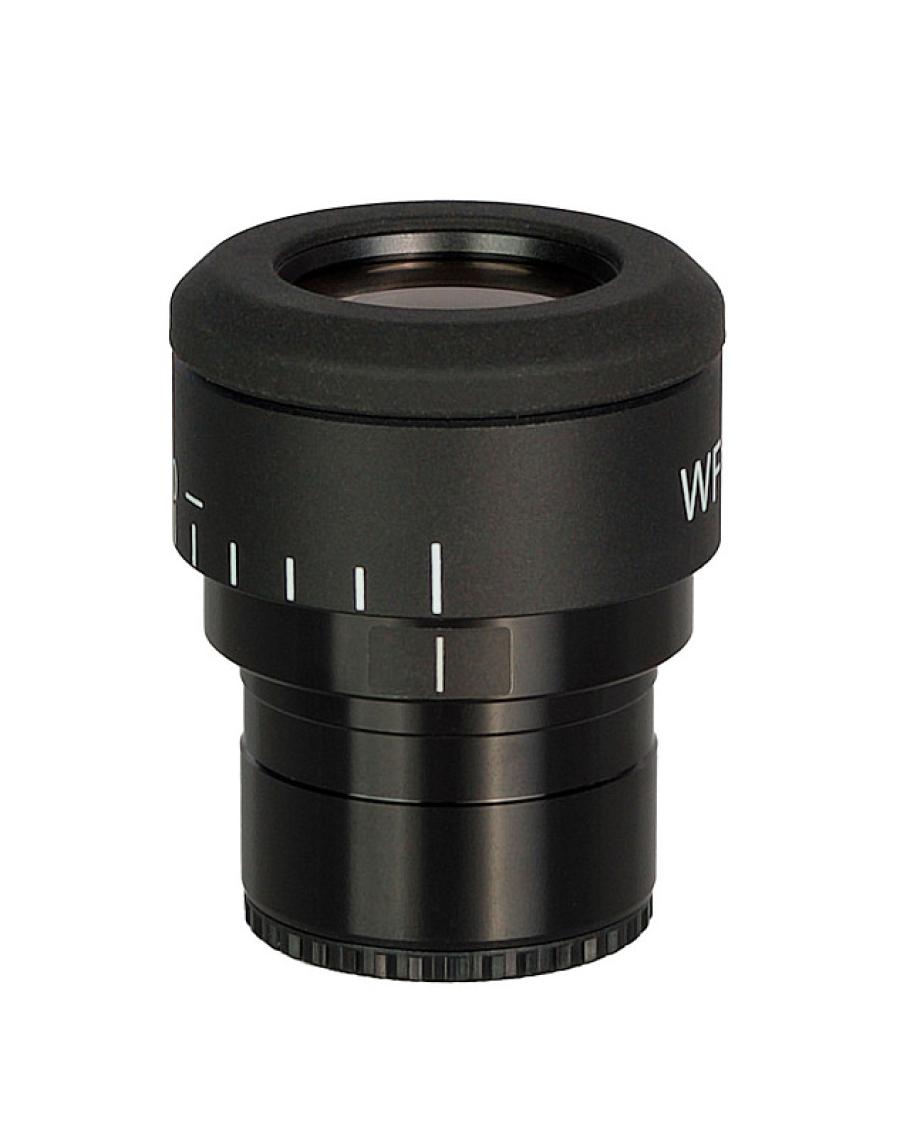

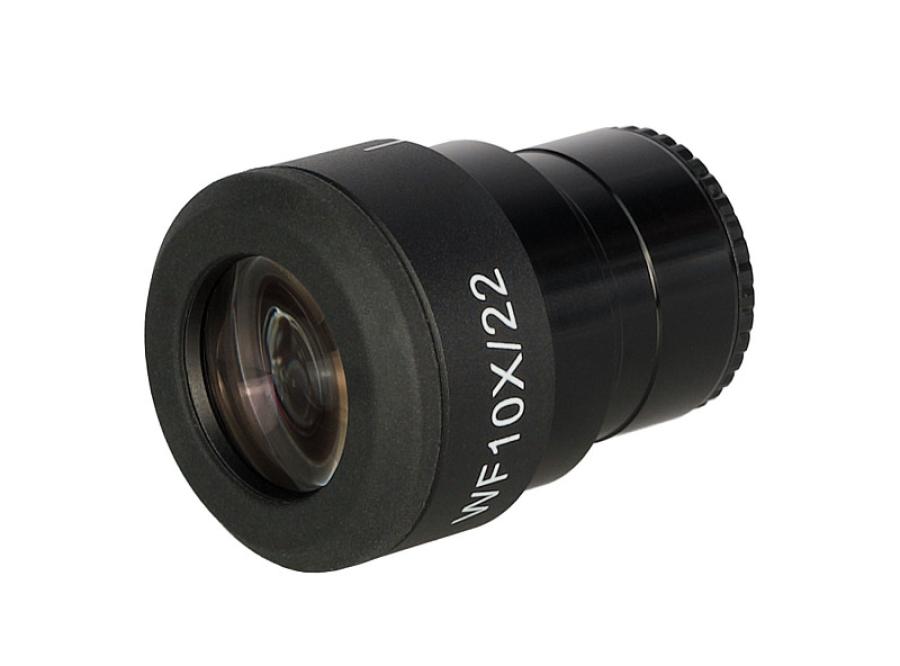

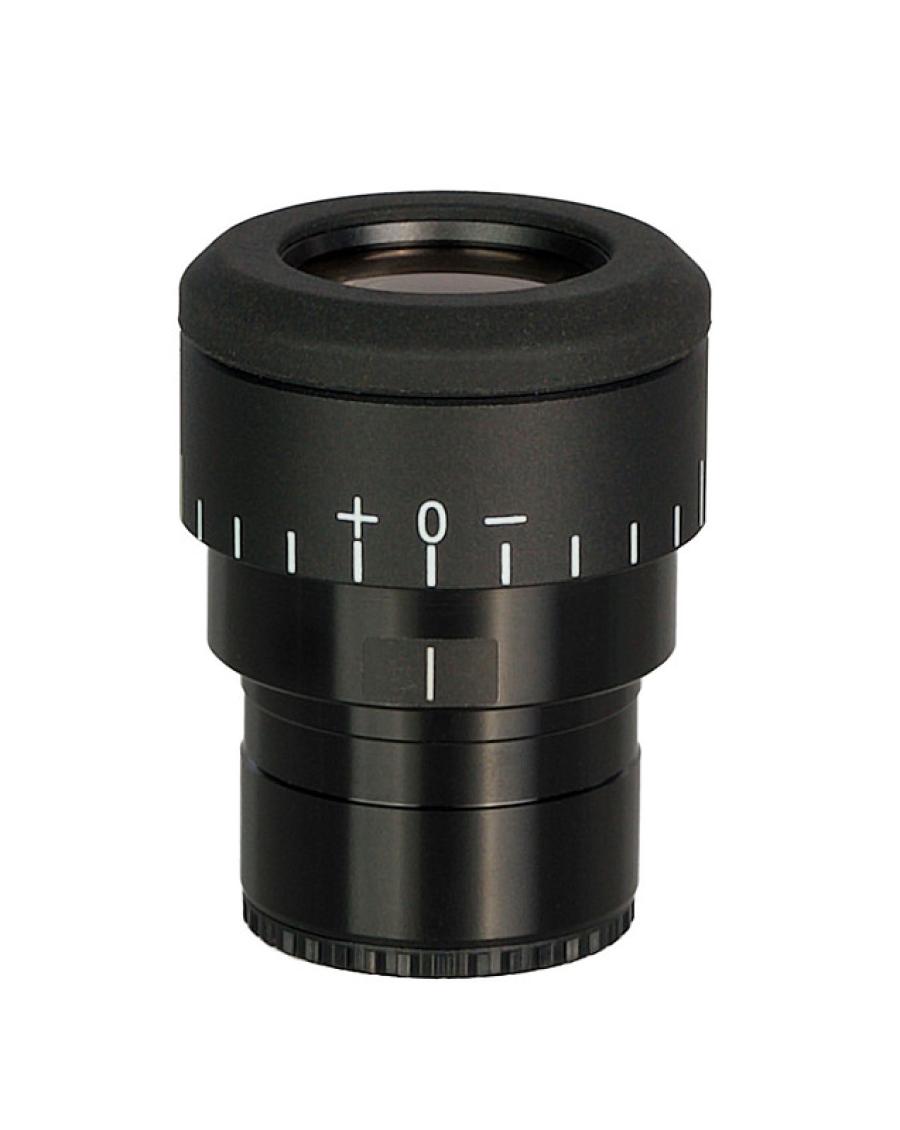

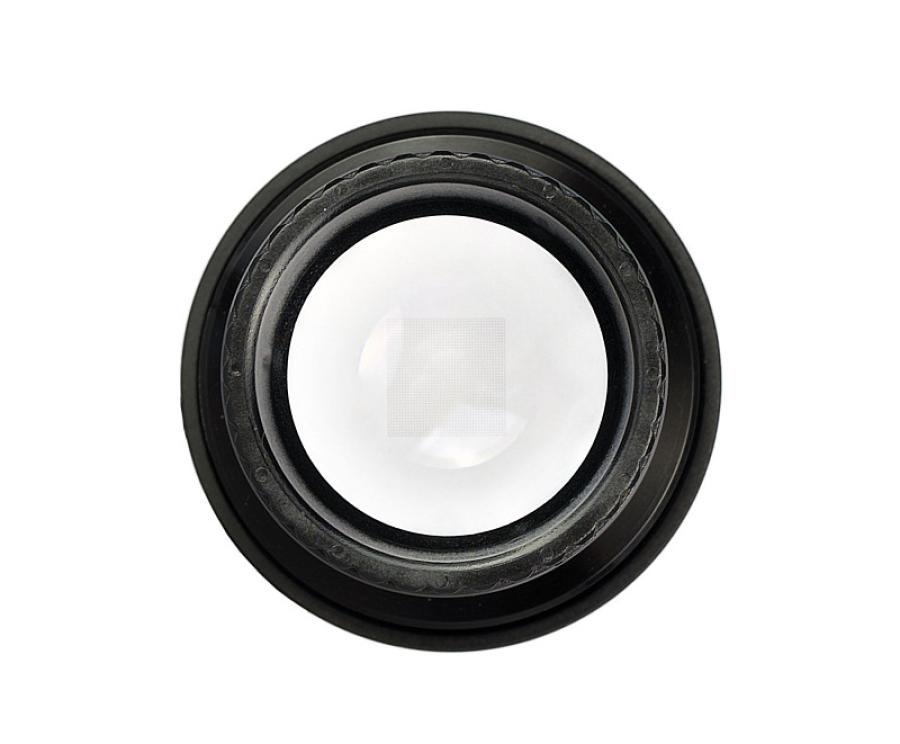

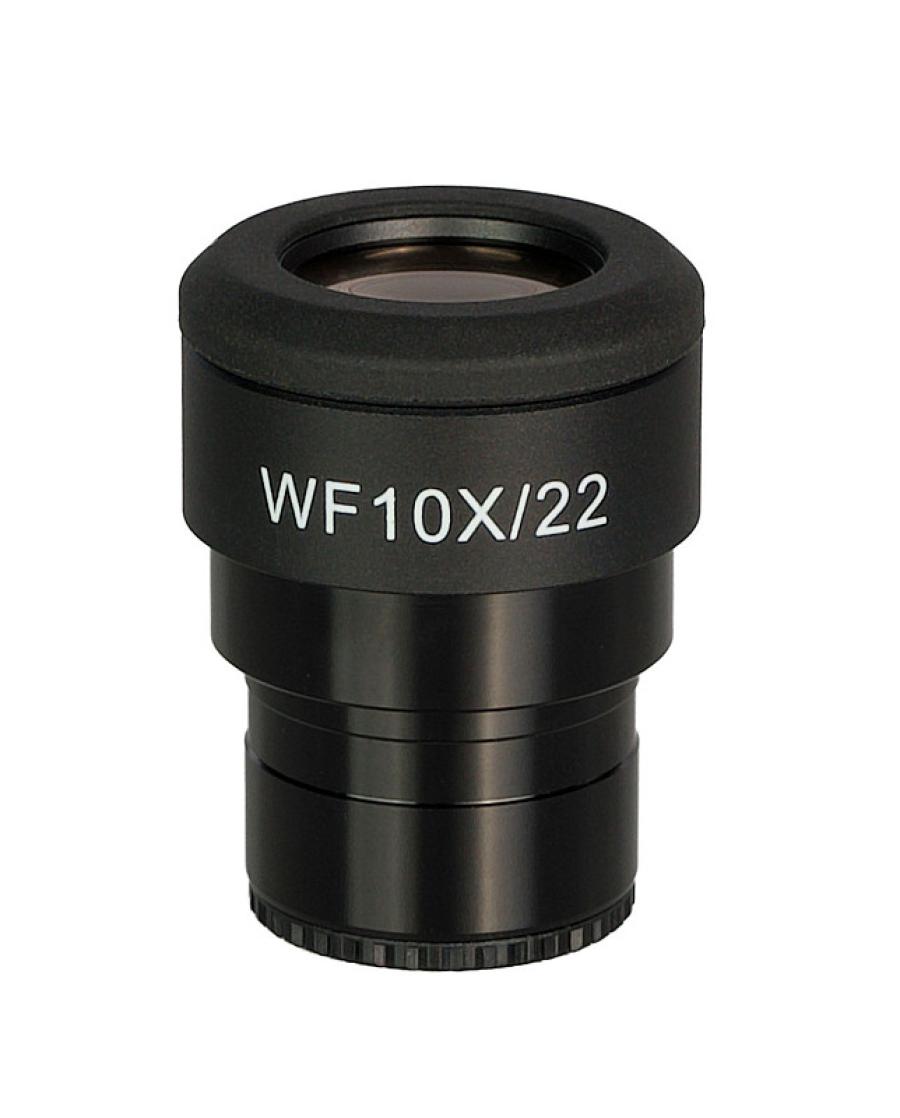

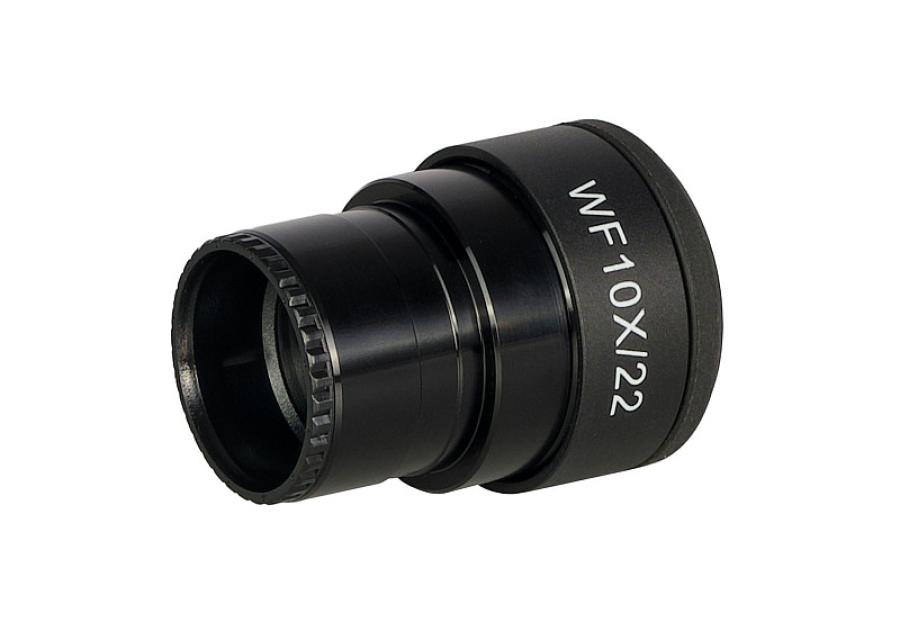

Un oculare con reticolo viene utilizzato per determinare le dimensioni dei campioni e le loro strutture in unità lineari (millimetri o micron), misurare le aree delle strutture nel campione ed eseguire l'analisi comparativa dei conteggi delle particelle. Il reticolo si trova nel piano del diaframma di campo con una divisione di 0,1 mm. L'oculare con reticolo è installato al posto di un oculare standard da 10x. Un oculare abbinato senza reticolo è istallato nel secondo tubo ottico. L'oculare è compatibile con microscopi aventi un tubo ottico da 30 mm. Impostazione Prima di eseguire misurazioni, è necessario calibrare il reticolo dell'oculare per ciascun obiettivo che verrà utilizzato. Richiede un vetrino di calibrazione – un micrometro del tavolino con scala graduata. Il valore minimo è 0,01 mm. È necessario posizionare il vetrino sul tavolino per poi regolare la messa a fuoco del microscopio sulla scala. È necessario ruotare l'oculare nel tubo ottico fino ad allineare le scale graduate di un vetrino e reticolo parallele tra loro. Calcolo del valore del reticolo per ciascun obiettivo Se si utilizzano obiettivi a basso ingrandimento, è necessario calcolare quante divisioni del reticolo dell'oculare entrano nella scala graduata del vetrino. Se si utilizzano obiettivi a medio e alto ingrandimento, è necessario calcolare quante divisioni del vetrino entrano nella divisione del reticolo dell'oculare. Il calcolo per ciascun obiettivo viene effettuato secondo la formula: Е = ТL/A, dove E – valore di divisione del reticolo T – valore di divisione del tavolino specificato sul micrometro del tavolino (0,01 mm) L – numero di divisioni del micrometro del tavolino A – numero di divisioni del reticolo. I valori risultanti della divisione del reticolo verranno registrati per ciascun obiettivo. Calcolo della vera dimensione lineare di un oggetto Quando si misura un oggetto, sarà necessario innanzitutto contare il numero di divisioni del reticolo dell'oculare che l'oggetto copre. Il risultato viene moltiplicato per il valore del reticolo precedentemente calcolato per l'obiettivo selezionato. Il valore che ne risulta sarà il vero valore lineare dell'oggetto. Calcolo dell'area di un oggetto Per determinare l'area della struttura dell'oggetto, viene conteggiato il numero di quadrati del reticolo che la struttura copre. Se la struttura copre solo una parte del quadrato, si dovrebbe determinare in anticipo come questo quadrato dovrebbe essere considerato nel calcolo finale: ignorato o aggiunto al risultato. L'oculare con un reticolo può essere utilizzato solo per una valutazione approssimativa dell'area per calcoli accurati, si consiglia un software di analisi delle immagini. Conteggio delle particelle L'oculare con un reticolo può essere utilizzato anche per il conteggio comparativo delle particelle nell'area determinata. Innanzitutto, il numero di piccole particelle in un quadrato viene contato e moltiplicato per il numero di quadrati. Quindi, viene contato il numero di particelle grandi nell'intera area. I conteggi risultanti vengono confrontati. Compatibilità: Microscopio biologico MAGUS Bio 260T Microscopio biologico MAGUS Bio DH260 Microscopio biologico MAGUS Bio 270T Microscopio biologico MAGUS Bio 290T Microscopio biologico invertito MAGUS Bio V360 Microscopio a fluorescenza MAGUS Lum 450L Microscopio metallografico invertito MAGUS Metal V790 DIC Microscopio polarizzatore MAGUS Pol 890 MarchioMAGUSGaranzia2 anniEAN5905555025438Dimensione confezione (LxPxH)4x7x4 cmMateriale lentivetro otticoIngrandimento, x10Campo visivo, mm22Distanza degli occhi, mm10Regolazione diottrica dell'oculare, diottrie±5DDiametro barilotto, mm30Divisione reticolo, mm0.1
